AP-FC-GTT- GİZLİ TAVAN TİPİ FAN COIL ÜNİTELERİ / DÜŞÜK-ORTA-YÜKSEK STATİK BASINÇLI

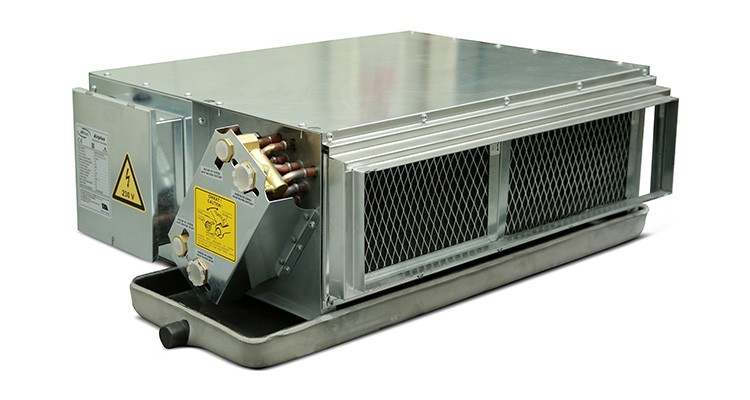

AIRPLUS AP-FC-GTT-O Merkezi sistemlerin kurulu olduğu yapılarda bireysel kullanımlı mahallerin iklimlendirme cihazıdır. Özellikle çok odalı oteller, çok daireli konut alanları, iş merkezleri, AVM mağaza ve ortak alanlarının vazgeçilmez iklimlendirme cihazıdır. AP-FC-GTT-O serisi gizli tavan tipi fan coil cihazları dört borulu ve iki borulu olarak iki farklı modeldir.

AIRPLUS AP-FC-GTT-O galvaniz sacdan şekillendirilmiş gövdeye sahiptir. İç ve dış gövde, ses ve titreşimin önlenmesi için özel takviyeli büküm ve pres işçiliği ile şekillendirilmiştir. İç gövde 20 mm kalınlığında akustik izolasyonla kaplıdır, Bu izolasyon başta ses dalgaları olmak üzere, kasa üzerindeki ısı transferini de engellemektedir.

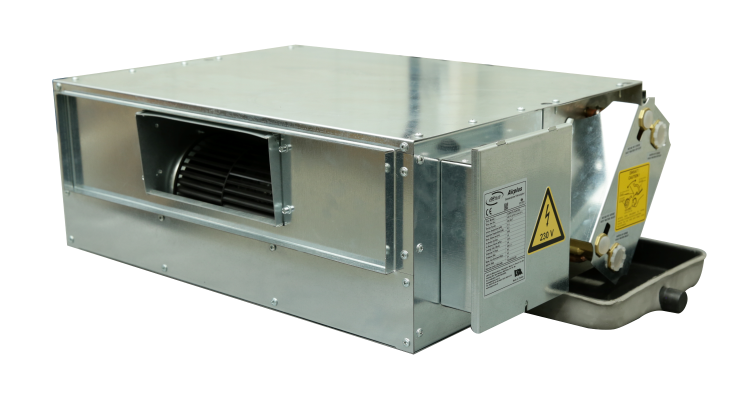

Kullanılan yüksek verimli ve düşük ses seviyeli (5 hızlı / 230V / 50 Hz) direkt akuple çift emişli PVC kanatlı radyal fan motorları, işletmede ekonomiklik sağlaması ve rahat servis imkanıyla da kullanım kolaylığı sağlamaktadır.

Sulu serpantinler yüksek verimli, dikişsiz bakır boru ve yüzey alanı arttırılmış ondüleli hidrofilik kaplı alüminyum lamellerden üretilmektedir. Hidrofilik kaplaması sayesinde yoğuşma suyu hızlıca drenaj tavasına iletilerek serpantin yüzeyinde oluşabilecek ilave basınç kayıplarını önleyerek istenilen hava debisi kesintisiz olarak iletilir. Her serpantin fabrika şartlarında 24 bar basınçta test edildikten sonra cihazlara monte edilmektedir.

Drenaj tavası termal izolasyonu sayesinde, serpantinden ve su giriş çıkış boruları üzerine bağlanan elemanlardan gelen yoğuşmayı da kapsayacak şekilde dizayn edilmiştir. Drenaj tavası yoğuşma suyunun drenaj hattına gidene kadar tava içerindeki bekleme süresince, tavanın termal izolasyonu sayesinde tava yüzeyinde yoğuşmaya izin vermeyerek tava yüzeyinden mahal veya tavan arasına yoğuşma suyu damlamamasını sağlamak için özel olarak tasarlanmıştır.

Yandan ve alttan kolay çıkartılabilmeye imkan veren özel tasarım filtre kızağı ile, polipropilen malzemeden üretilmiş su ile yıkamaya elverişli kaset filtresi ile işletme ve bakım kolaylığı sağlamaktadır.

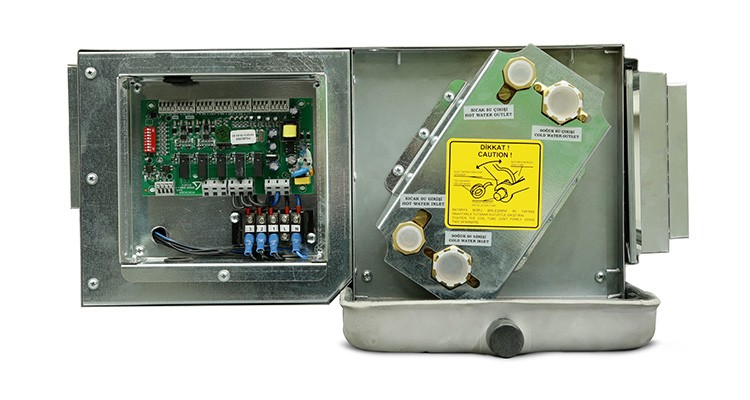

Elektrik bağlantıları ve BMS bağlantı kartı montajı için özel tasarlanmış klemens kutusu kullanılarak darbelere ve suya karşı koruma sağlanmıştır.

AIRPLUS AP-FC-GTT-O serisi Fan Coil cihazları standart olarak karton kutusu ile sevk edilmeye hazır olarak paketlenir. AIRPLUS AP-FC-GTT-O cihazlarının opsiyonel tamamlayıcı ürünleri sayesinde daha konforlu ve kolay işletme sağlanır.

OPSİYONEL TAMAMLAYICI ÜRÜNLERİ

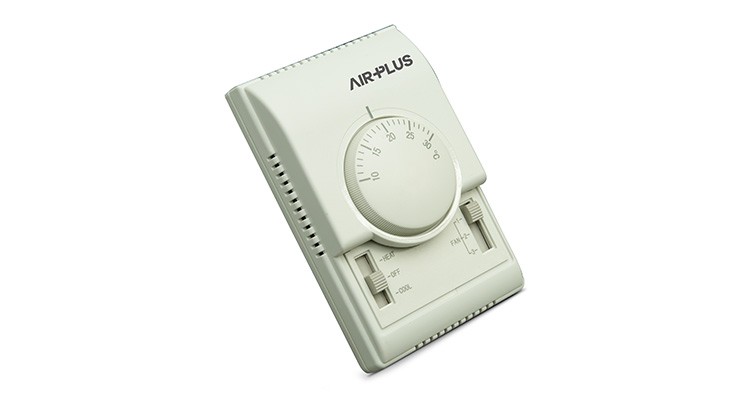

1) FAN COIL MEKANİK ODA TERMOSTATI

    a) İki veya dört borulu FCU sistemler için

• Isıtma / Soğutma mod seçimi

• Üç hız termostatik fan kontrol

• Motorlu vana On/Off kontrol

• Sıva üzeri montaj

• 230V AC, 50-60 Hz enerji beslemesi

• 10-30 °C sıcaklık kontrol aralığı

• ±1 °C sıcaklık hassasiyeti

• 2A maksimum akım

• 130x85x40 mm ebatlarında termostat

2) FAN COIL DİJİTAL ODA TERMOSTATI

     a) İki veya dört borulu FCU sistemler için

• Isıtma / Soğutma mod seçimi

• Üç hız termostatik fan kontrol

• Motorlu vana On/Off kontrol

• Sıva üzeri montaj

• LCD ışıklı ekran

• 230V AC, 50-60 Hz enerji beslemesi

• 2A maksimum akım

3) İKİ YOLLU MOTORLU VANA

• Fan Coil içten dişli vana gövdesi

• İki kablolu 230V AC vana motoru

BMS UYUMLU FAN COIL KONTROL SİSTEMİ

Fan Coil ünitesinin MODBUS ile haberleşmesi

İki veya dört borulu FCU sistemler için

• İki borulu sistemlerde On/Off vana motoru

• Kullanıcı değişkenleri; fan hızı, sıcaklık set point

• Advance değişkenleri; histeriya, ölü band aralığı, aç/kapa zamnaları, warm-up

• Oda panelinde sınırlama, kilitleme imkanı

• NTC10K ve NTC50K ile kullanılabilme

• Warm up uygulaması için sıcaklık ayarı yapılabilmesi, otomatik devreye alma seçeneği

• Ortam pencerelerinin açılıp kapanmasına bağlı sistemin kapanıp açılması

• 2-4 borulu yüzer vana kontrolü

AP-FC-GTT-O Orta Statik Basınçlı Gizli Tavan Tipi Fan Coil Üniteleri Seçimi İçin Tip Anahtarları

AP-FC-GTT-O-(4,2)-(2,3,4)-(KOD)-(L,R)

AP: AIRPLUS

FC: Fan Coil

GTT: Gizli Tavan Tipi

O: Orta Statik Basınçlı

(4,2): 4 Borulu Batarya, 2 Borulu Batarya

(2,3,4): 2 Sıralı Batarya, 3 Sıralı Batarya, 4 sıralı Batarya

(KOD): Model Adı (3 Sıralı Bataryada; Model Adıx10 m³/h=FCU nun Yüksek Devirdeki Debisi (m³/h))

Model Adları: 32, 34, 47, 50, 69, 78, 95, 133,174

(L,R): Su bağlantı rekorları Sol Yönlü, Sağ Yönlü
