Çatı Tipi Paket Klima - Rooftop

Farklı ihtiyaçlara özel, çok fonksiyonlu yüksek performans.

AirPlus Çatı Tipi Paket Klima - Rooftop, düz çatı ve teras uygulamalarında taze hava, karışım havası, soğutma ve heat pump ısıtmayı tek paket cihaz içinde birleştirir.

AP-RT serisi katalog verilerine göre 43,7 - 203,9 kW soğutma kapasitesi ve 7.000 - 31.000 m³/h hava debisi aralığı sunar; EC fan, R410A, smart defrost, free-cooling ve BMS entegrasyonu ile profesyonel projeler için tasarlanmıştır.

Çatı Tipi Paket Klima - Rooftop
Çatı Tipi Paket Klima - Rooftop
Çatı Tipi Paket Klima - Rooftop
Çatı Tipi Paket Klima - Rooftop
Çatı Tipi Paket Klima - Rooftop
Çatı Tipi Paket Klima - Rooftop
Çatı Tipi Paket Klima - Rooftop
Çatı Tipi Paket Klima - Rooftop
Çatı Tipi Paket Klima - Rooftop
Çatı Tipi Paket Klima - Rooftop
Çatı Tipi Paket Klima - Rooftop
Çatı Tipi Paket Klima - Rooftop
AP-RT Çatı Tipi Paket Klima

Rooftop paket klima santrali ile tek gövdede soğutma, heat pump ısıtma ve taze hava kontrolü

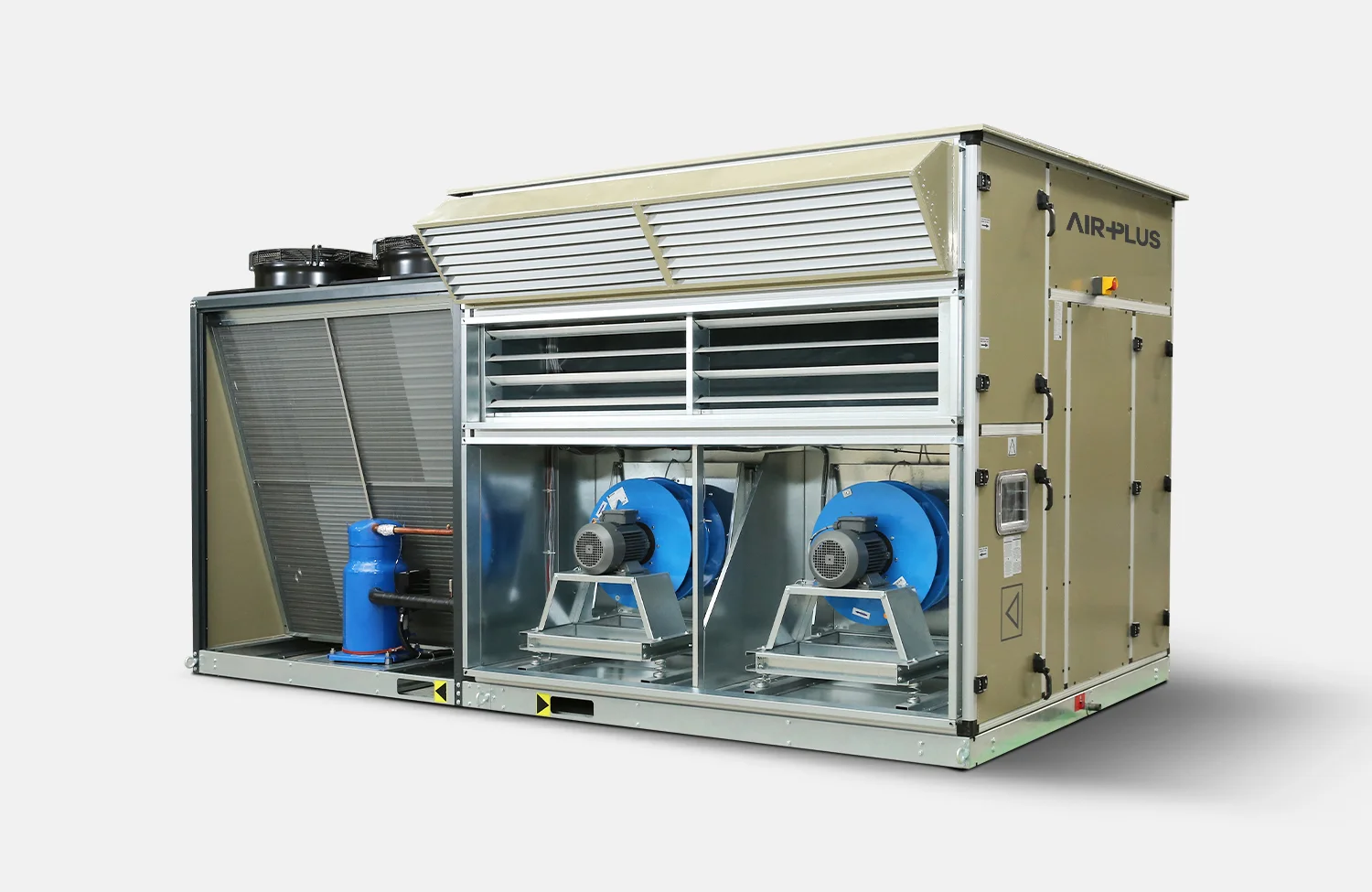

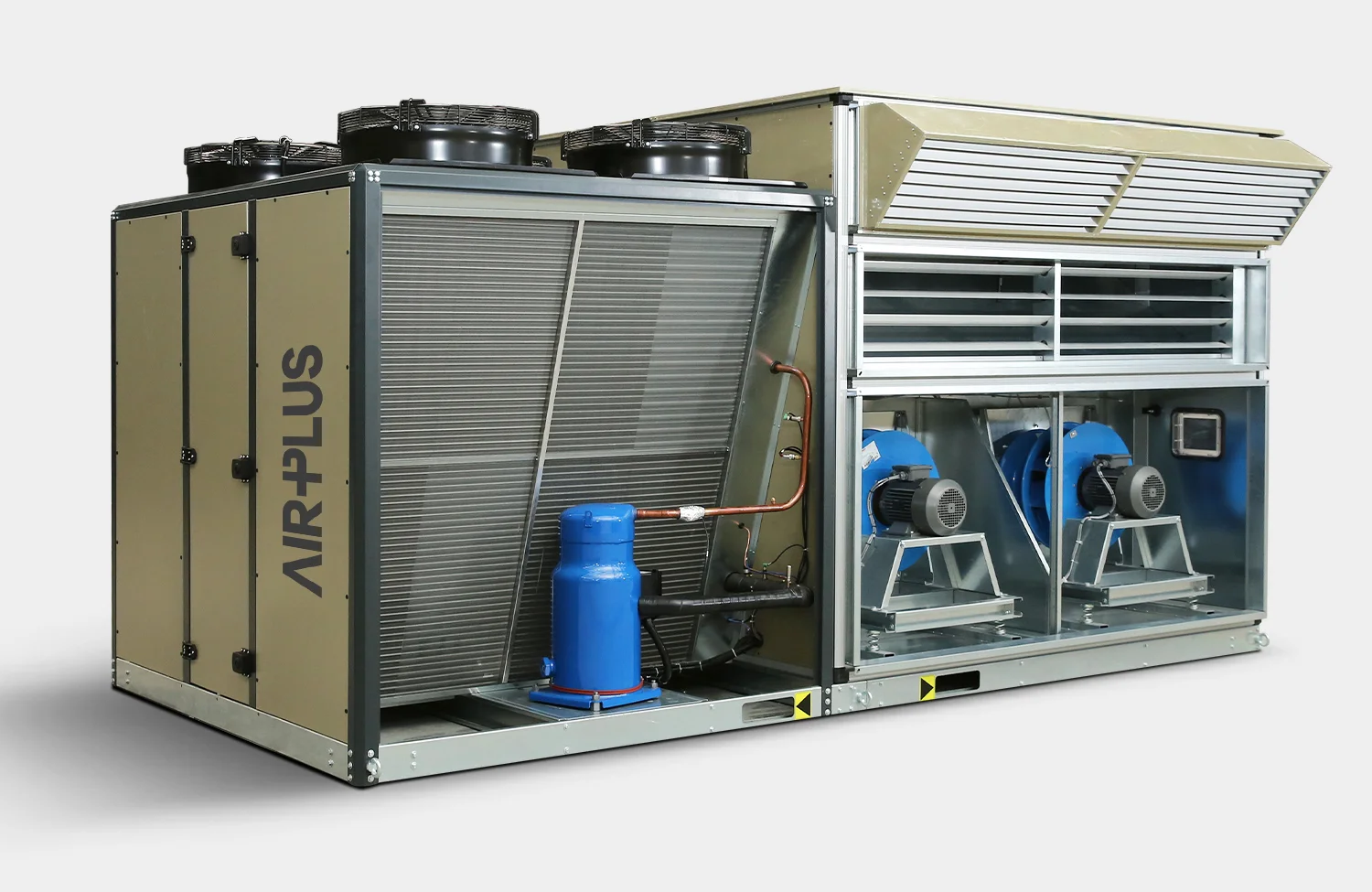

AirPlus AP-RT serisi; düz çatı ve teras uygulamalarında kullanılmak üzere tasarlanmış, montajı tamamlanmış ve R410A soğutucu akışkan ile sevk edilen paket tip klima çözümüdür. Katalog verilerine göre AP-RT modelleri 43,7 kW ile 203,9 kW aralığında soğutma kapasitesi ve 7.000 - 31.000 m³/h hava debisi sunar.

Plug & PlayR410AEC Plug FanBMS / Modbus / BACnet
43,7 - 203,9 kWAP-RT soğutma kapasitesi
7.000 - 31.000 m³/hCihaz hava debisi
500 PaKatalogdaki dış statik basınç
R410ASoğutucu akışkan
Katalog Özeti

Ürün malzemesi ve kullanım özellikleri

AP-RT rooftop cihazları alışveriş merkezleri, hipermarketler, tiyatrolar, sinemalar, sosyal tesisler, hava limanları, restoranlar, konferans salonları ve fabrikalar gibi geniş hacimli yapılarda taze hava, karışım havası ve iklimlendirme ihtiyacını karşılamak için kullanılır.

Dayanıklı dış ortam gövdesi

Galvaniz sac paneller, dış ortamda çalışma için tasarlanan şase ayakları, vinçle taşıma mapaları ve forklift taşıma yuvaları ile sahada kolay kurulum sağlar.

Enerji verimli fan ve kompresör altyapısı

Katalogda EC fanlar, tandem scroll kompresörler, EC aksiyal kondenser fanları ve elektronik genleşme vanası öne çıkarılır.

Taze hava ve Free-Cooling

Taze hava oranı %0 - %100 arasında otomatik ayarlanabilir. Dış hava koşulları uygun olduğunda ekonomizör/free-cooling ile enerji tasarrufu hedeflenir.

Çoklu ısıtma seçenekleri

Heat pump standarttır; projeye bağlı olarak elektrikli ön ısıtıcı, sulu ısıtıcı batarya, buhar bataryası veya doğal gazlı sıcak hava üretici seçenekleri kullanılabilir.

Öne Çıkan Özellikler

AP-RT rooftop katalog özellikleri

Smart Defrost - kesintisiz ısıtmaKış modunda heat pump çalışmada konfor kaybını azaltmak için geliştirilmiş smart defrost yaklaşımı.
Otomatik kondenser temizlemeKondenser lamellerinde kirlenme kaynaklı kapasite kaybını azaltmaya yönelik otomatik temizlik fonksiyonu.
Alternatifli yangın senaryosuYangın otomasyonundan gelen kuru kontak sinyaliyle servis menüsünden seçilebilen rooftop yangın senaryoları.
Kondenser fanı kar temizleme ve buz kırma moduKış şartlarında kondenser fanı üzerinde kar/buz birikimine karşı arıza önleyici çalışma mantığı.
Dahili web serverIP adresi üzerinden ek ücret gerektirmeden lokal ağdan kontrol cihazlarına ve cihaz verilerine erişim.
Scada takibi ve ayrıntılı arıza izlemeOpsiyonel SCADA paketleri ile çoklu rooftop kontrolü, çalışma değerleri ve alarm takibi tek PC üzerinden yapılabilir.
Kontrol ve Komponentler

Kontrol sistemi, hücreler ve opsiyonlar

BMS entegrasyonuModbus TCP/IP standart; haberleşme kartı ile Modbus RTU, BACnet-IP, BACnet-MS/TP, LonWorks ve M-Bus desteği.

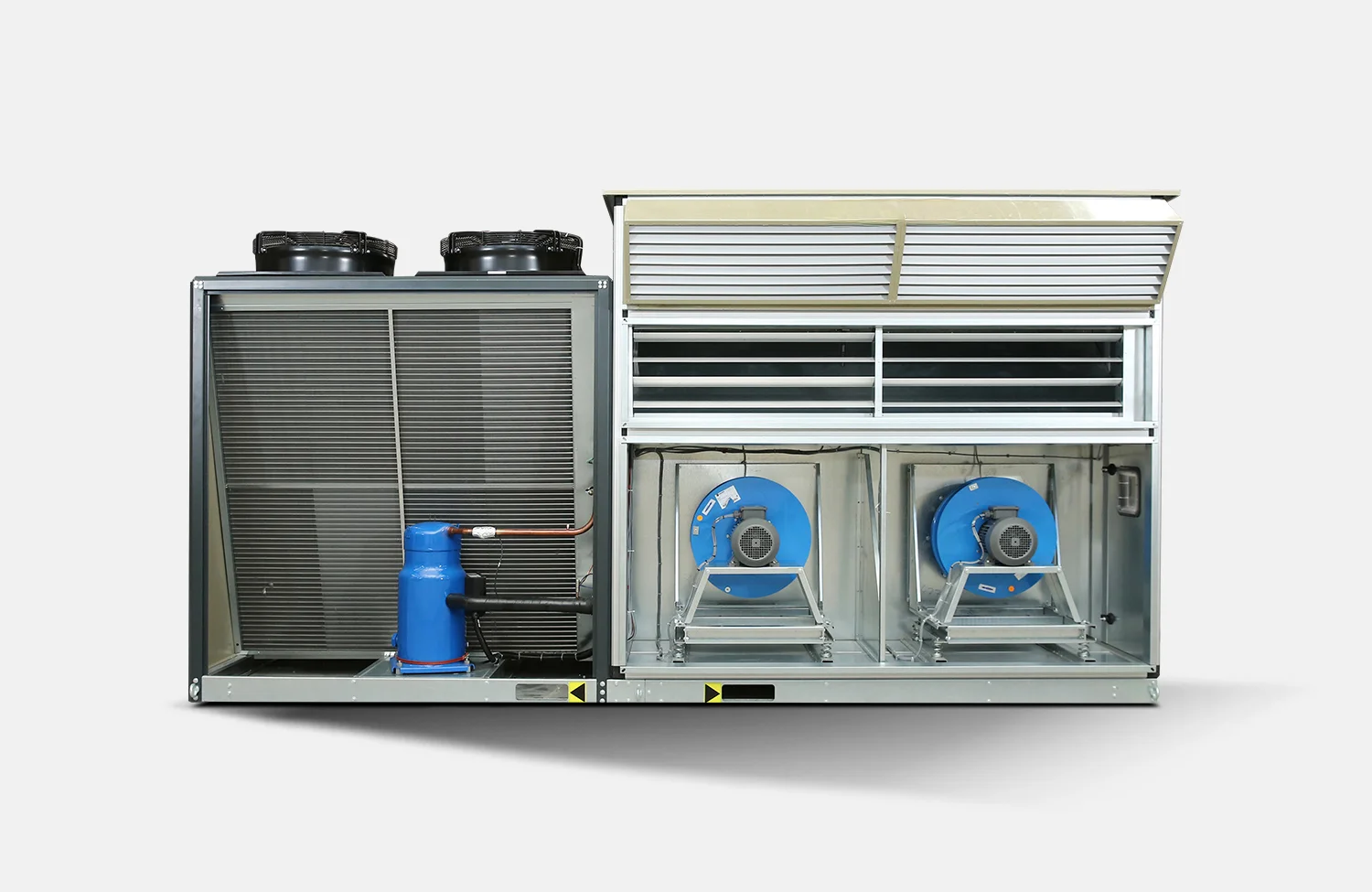

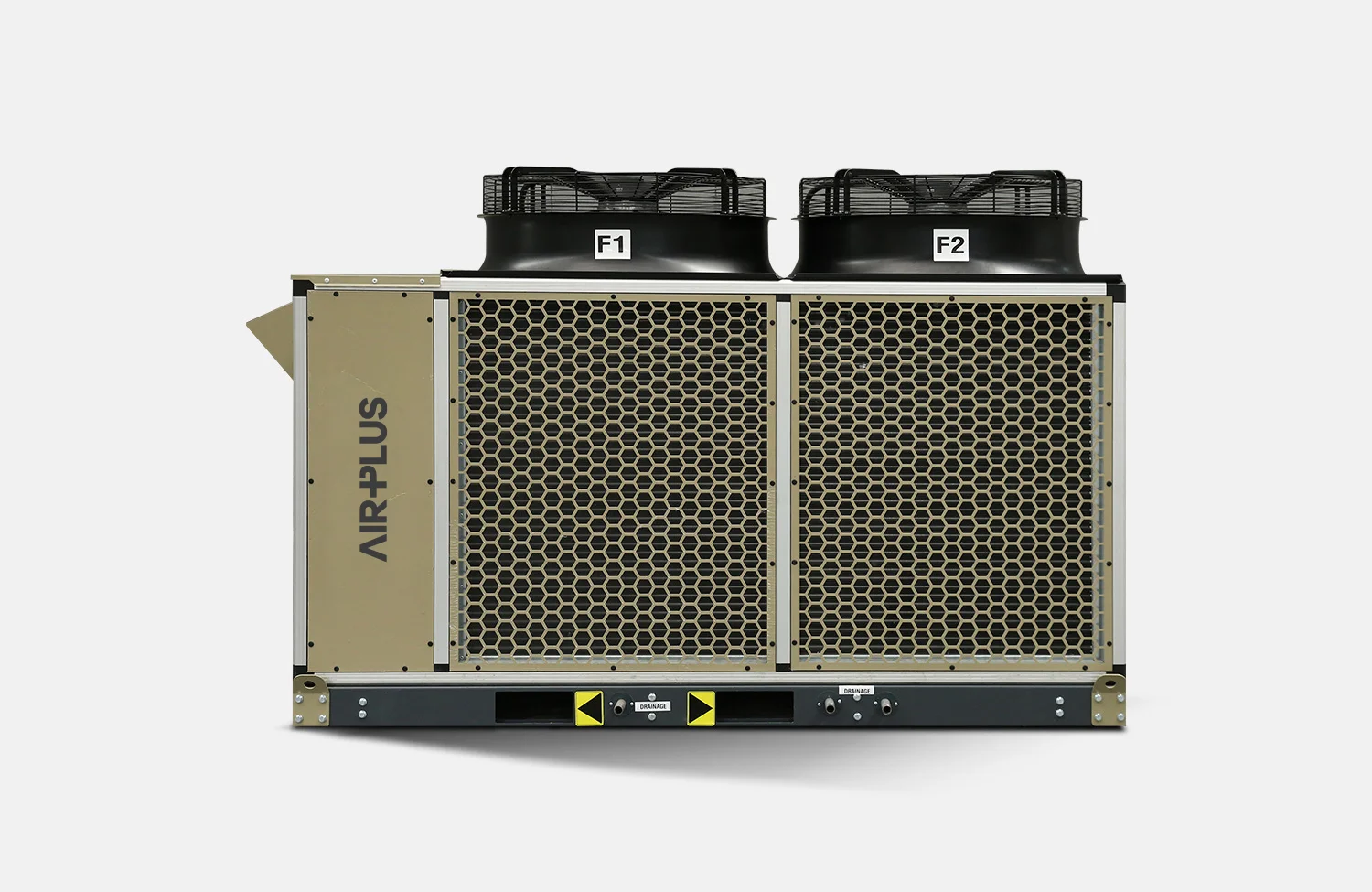

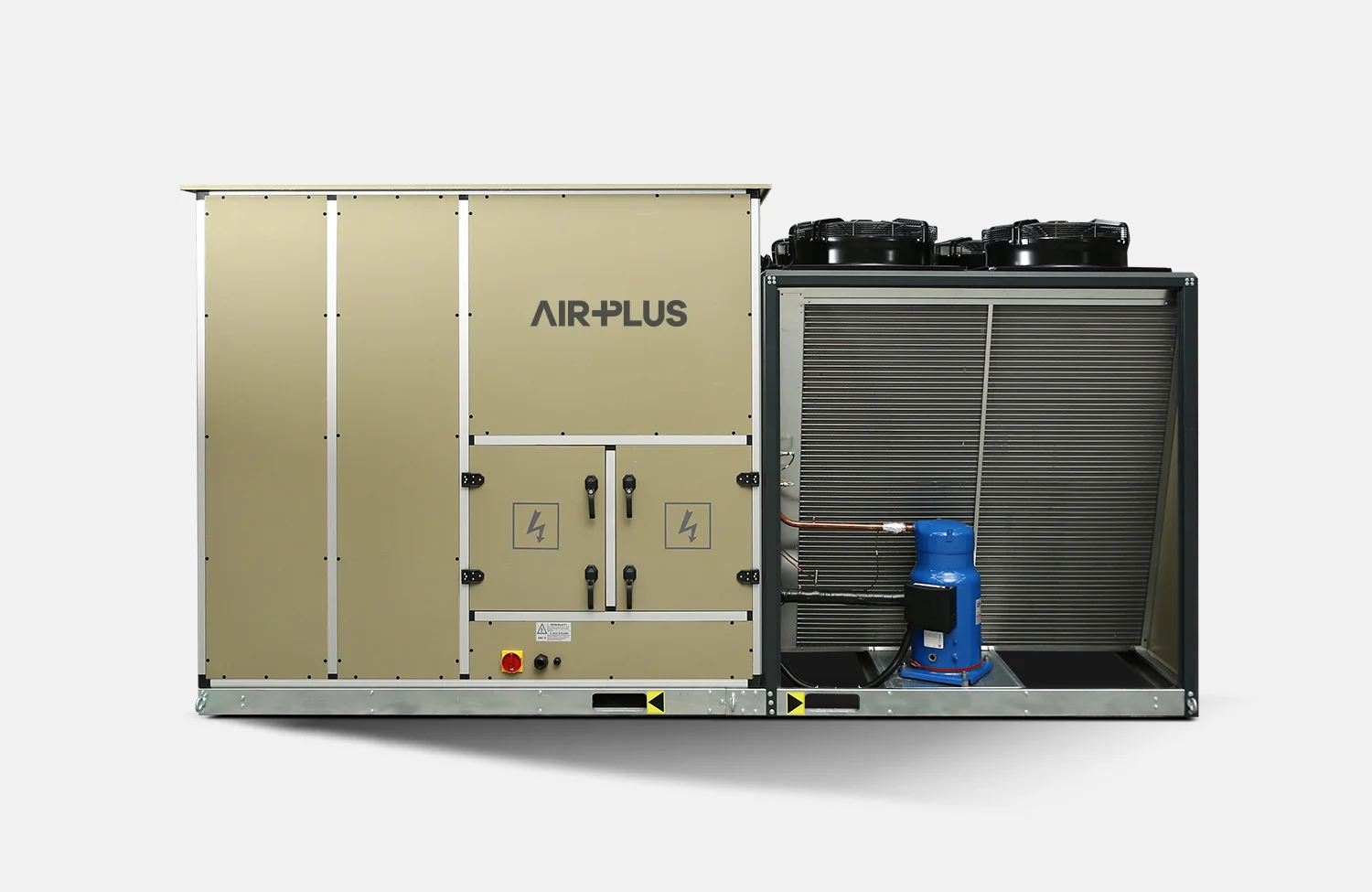

Kondenser hücresiBakır borulu, hidrofilik kaplı alüminyum kanatlı kondenser bataryası; EC motorlu aksiyal fan; R410A ile çalışan tandem scroll kompresör.
Evaporatör hücresiBakır borulu alüminyum kanatlı evaporatör bataryası, genleşme valfi, damla tutucu, drenaj tavası ve verimli hücre tasarımı.
Elektrik panosu ve mikroişlemci kontrolProje bazlı senaryolar, uzaktan erişim ve otomasyon entegrasyonu için mikroişlemci kontrollü yapı.
Opsiyonel ekipmanlarEvaporatör/kondenser fanlarında AC motor-frekans invertörü, kar sensörü, kış kiti, duman dedektörü, sıcak su/buhar serpantini ve elektrikli ısıtıcı seçenekleri.
FiltrasyonAP-RT serisinde G4 filtre; AP-RRT ısı geri kazanımlı seride G4 + F7 filtre bilgisi katalog teknik tablolarında yer alır.
Teknik Tablolar

AP-RT Serisi - Vantilatörlü modeller

Not: Katalogda belirtilen koşullar; Tm = mahal sıcaklığı, Td = dış ortam sıcaklığı, RH = bağıl nem. Soğutma değerleri 27°C/%50 mahal ve 35°C/%50 dış ortam için, heat pump ısıtma değerleri 20°C mahal ve 7°C dış ortam için verilmiştir. %30 taze hava esas alınmıştır.

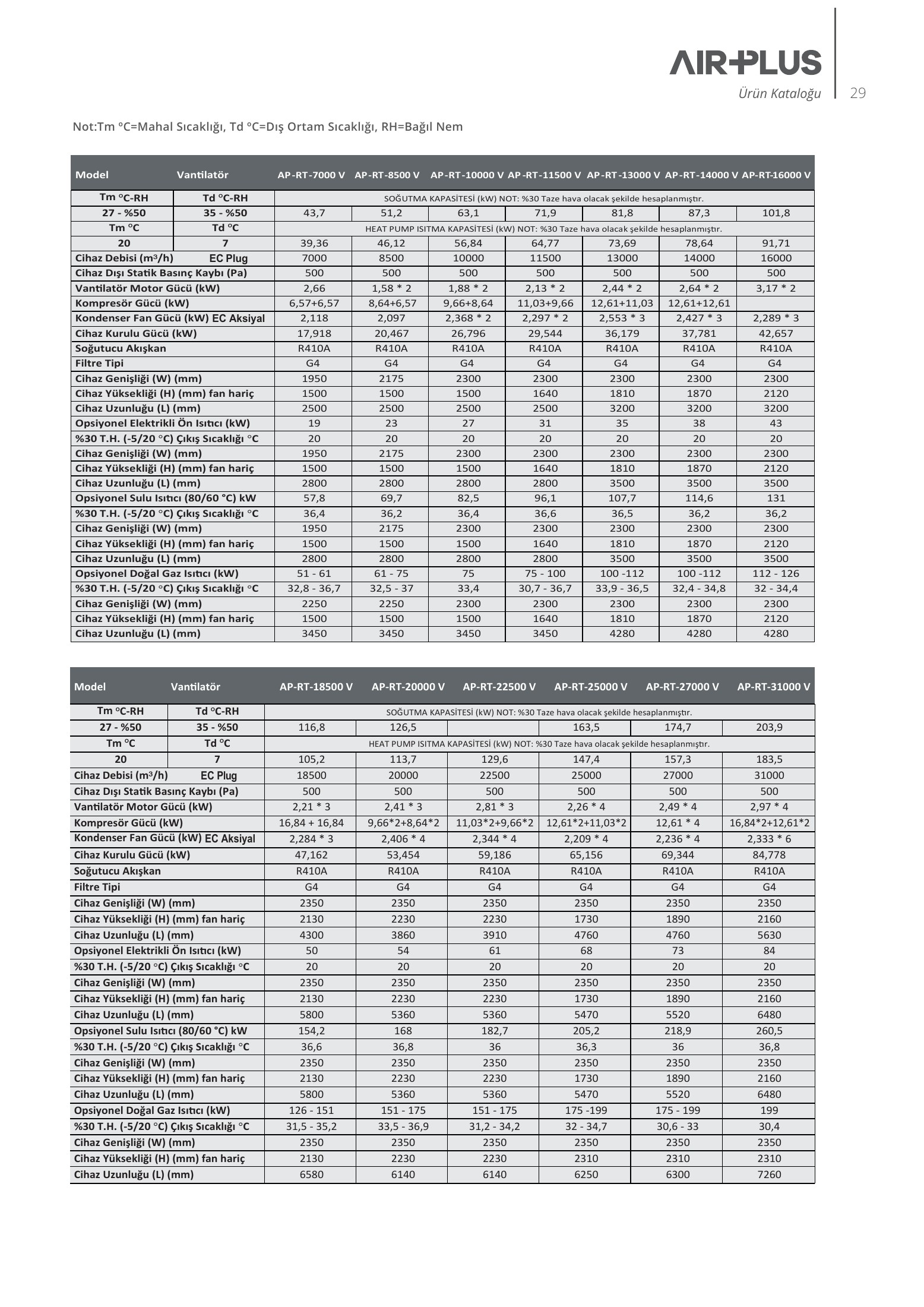

AP-RT 7000 V - 16000 V teknik performans
Parametre AP-RT-7000 V AP-RT-8500 V AP-RT-10000 V AP-RT-11500 V AP-RT-13000 V AP-RT-14000 V AP-RT-16000 V
Soğutma Kapasitesi (kW) - 27°C/%50 mahal, 35°C/%50 dış ortam 43,7 51,2 63,1 71,9 81,8 87,3 101,8
Heat Pump Isıtma Kapasitesi (kW) - 20°C mahal, 7°C dış ortam 39,36 46,12 56,84 64,77 73,69 78,64 91,71
Cihaz Debisi (m³/h) 7000 8500 10000 11500 13000 14000 16000
Cihaz Dışı Statik Basınç Kaybı (Pa) 500 500 500 500 500 500 500
Vantilatör Motor Gücü (kW) 2,66 1,58 × 2 1,88 × 2 2,13 × 2 2,44 × 2 2,64 × 2 3,17 × 2
Kompresör Gücü (kW) 6,57+6,57 8,64+6,57 9,66+8,64 11,03+9,66 12,61+11,03 12,61+12,61 —
Kondenser Fan Gücü (kW) - EC Aksiyal 2,118 2,097 2,368 × 2 2,297 × 2 2,553 × 3 2,427 × 3 2,289 × 3
Cihaz Kurulu Gücü (kW) 17,918 20,467 26,796 29,544 36,179 37,781 42,657
Soğutucu Akışkan R410A R410A R410A R410A R410A R410A R410A
Filtre Tipi G4 G4 G4 G4 G4 G4 G4

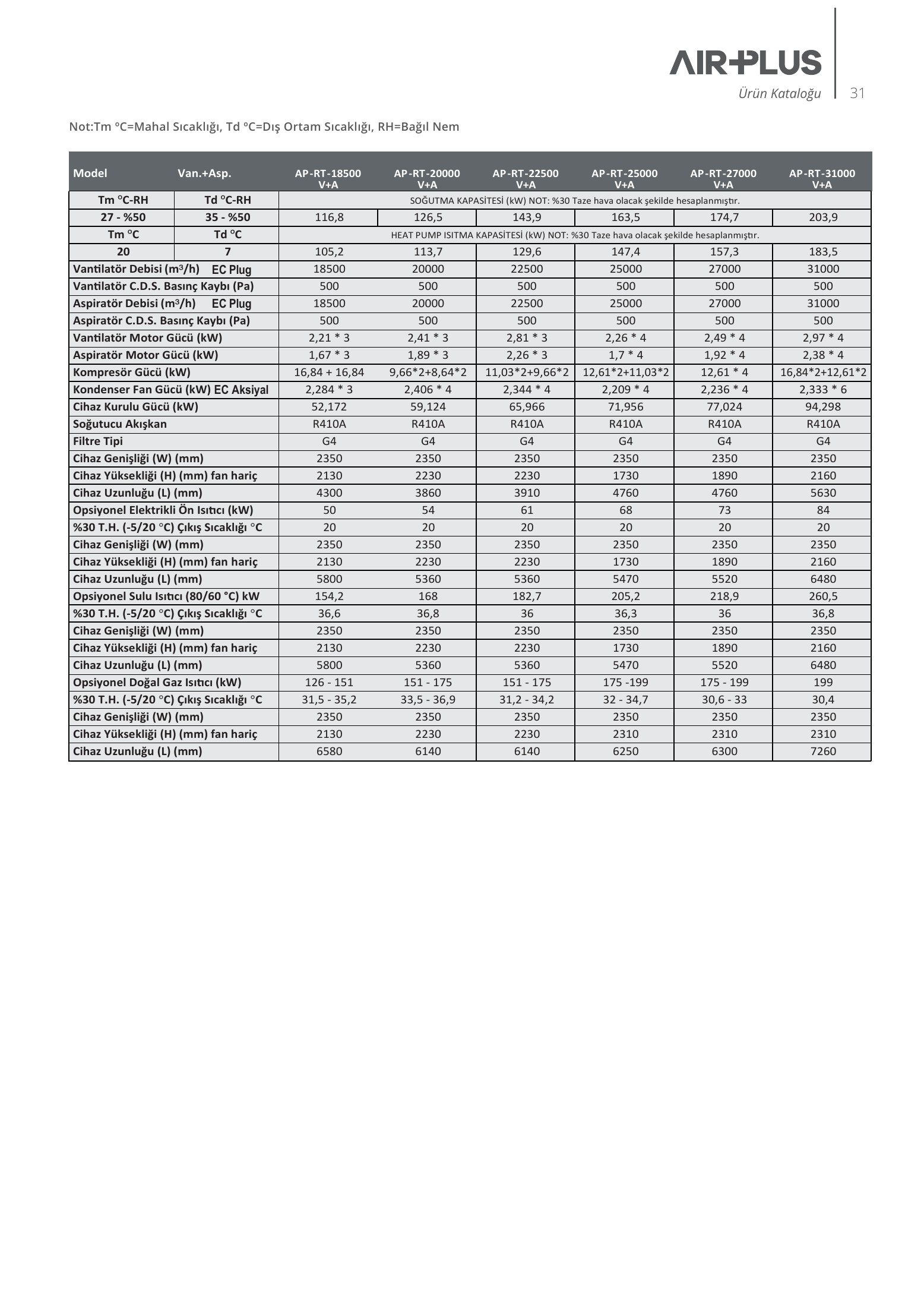

AP-RT 18500 V - 31000 V teknik performans
Parametre AP-RT-18500 V AP-RT-20000 V AP-RT-22500 V AP-RT-25000 V AP-RT-27000 V AP-RT-31000 V
Soğutma Kapasitesi (kW) - 27°C/%50 mahal, 35°C/%50 dış ortam 116,8 126,5 — 163,5 174,7 203,9
Heat Pump Isıtma Kapasitesi (kW) - 20°C mahal, 7°C dış ortam 105,2 113,7 129,6 147,4 157,3 183,5
Cihaz Debisi (m³/h) 18500 20000 22500 25000 27000 31000
Cihaz Dışı Statik Basınç Kaybı (Pa) 500 500 500 500 500 500
Vantilatör Motor Gücü (kW) 2,21 × 3 2,41 × 3 2,81 × 3 2,26 × 4 2,49 × 4 2,97 × 4
Kompresör Gücü (kW) 16,84+16,84 9,66×2+8,64×2 11,03×2+9,66×2 12,61×2+11,03×2 12,61×4 16,84×2+12,61×2
Kondenser Fan Gücü (kW) - EC Aksiyal 2,284 × 3 2,406 × 4 2,344 × 4 2,209 × 4 2,236 × 4 2,333 × 6
Cihaz Kurulu Gücü (kW) 47,162 53,454 59,186 65,156 69,344 84,778
Soğutucu Akışkan R410A R410A R410A R410A R410A R410A
Filtre Tipi G4 G4 G4 G4 G4 G4
AP-RT 7000 V - 16000 V boyut ve ısıtıcı seçenekleri
Parametre AP-RT-7000 V AP-RT-8500 V AP-RT-10000 V AP-RT-11500 V AP-RT-13000 V AP-RT-14000 V AP-RT-16000 V
Standart cihaz W/H/L (mm) 1950 / 1500 / 2500 2175 / 1500 / 2500 2300 / 1500 / 2500 2300 / 1640 / 2500 2300 / 1810 / 3200 2300 / 1870 / 3200 2300 / 2120 / 3200
Elektrikli ön ısıtıcı (kW) 19 23 27 31 35 38 43
Sulu ısıtıcı 80/60°C (kW) 57,8 69,7 82,5 96,1 107,7 114,6 131
Doğal gaz ısıtıcı (kW) 51-61 61-75 75 75-100 100-112 100-112 112-126
Doğal gazlı cihaz W/H/L (mm) 2250 / 1500 / 3450 2250 / 1500 / 3450 2300 / 1500 / 3450 2300 / 1640 / 3450 2300 / 1810 / 4280 2300 / 1870 / 4280 2300 / 2120 / 4280
AP-RT Vantilatör + Aspiratör serisi genel teknik veriler
Parametre AP-RT-7000 V AP-RT-8500 V AP-RT-10000 V AP-RT-11500 V AP-RT-13000 V AP-RT-14000 V AP-RT-16000 V
Soğutma Kapasitesi (kW) 43,7 51,2 63,1 71,9 81,8 87,3 101,8
Isıtma Kapasitesi (kW) 39,36 46,12 56,84 64,77 73,69 78,64 91,71
Vantilatör Debisi (m³/h) 7000 8500 10000 11500 13000 14000 16000
Aspiratör Debisi (m³/h) 7000 8500 10000 11500 13000 14000 16000
Vantilatör Motor Gücü (kW) 2,66 1,58 × 2 1,88 × 2 2,13 × 2 2,44 × 2 2,64 × 2 3,17 × 2
Aspiratör Motor Gücü (kW) 2,04 1,12 × 2 1,3 × 2 1,54 × 2 1,81 × 2 2,04 × 2 2,53 × 2
Cihaz Kurulu Gücü (kW) 20,036 22,707 29,396 32,624 39,799 41,861 47,717
AP-RRT Rotorlu Isı Geri Kazanımlı serisi teknik özet
Parametre AP-RRT-7000 AP-RRT-8500 AP-RRT-10000 AP-RRT-11500 AP-RRT-13000 AP-RRT-14000
Rotorlu Isı Geri Kazanım Soğutma Kapasitesi (kW) 17,56 21,8 26,34 31,15 36,22 37,29
Evaporatör Soğutma Kapasitesi (kW) 63,21 71,94 87,32 101,93 116,76 126,42
Toplam Soğutma Kapasitesi (kW) 80,77 93,74 113,66 133,08 152,98 163,71
Rotorlu IGK Isıtma Kapasitesi (kW) 54,95 67,45 80,4 93,74 107,42 113,18
Heat Pump Isıtma Kapasitesi (kW) 56,84 64,77 78,64 91,71 105,2 113,7
Toplam Isıtma Kapasitesi (kW) 111,79 132,22 159,04 185,45 212,62 226,88
Vantilatör Debisi (m³/h) 7000 8500 10000 11500 13000 14000
Aspiratör Debisi (m³/h) 7000 8500 10000 11500 13000 14000
Filtre Tipi G4 + F7 G4 + F7 G4 + F7 G4 + F7 G4 + F7 G4 + F7

Tablolardaki değerler AirPlus AP-RT Çatı Tipi Paket Klima ürün kataloğundan aktarılmıştır. Model seçimi, proje şartları ve dış ortam koşullarına göre AirPlus seçim yazılımı ve teknik ekip değerlendirmesiyle netleştirilmelidir.
