Konfor Klima Santrali

DX ve sulu batarya seçenekleriyle projeye göre yapılandırılan AHUPlus konfor klima santrali.

AHUPlus Konfor Klima Santrali, DX ve sulu batarya seçenekleri ile projeye göre yapılandırılan, endüstriyel kalitede hava işleme ünitesidir. Hijyenik iç yüzeyler, yüksek verimli ısı geri kazanım ve gelişmiş filtreleme imkanı sunar.

42 mm ve 50 mm panel kalınlığı, 70 kg/m³ taş yünü izolasyon, MCC ve DDC kontrol seçenekleri ile enerji verimliliği ve sessiz çalışma sağlar.

Konfor Klima Santrali (DX / Su Soğutmalı)
Konfor Klima Santrali (DX / Su Soğutmalı) (2)
Konfor Klima Santrali (DX / Su Soğutmalı) (3)
Konfor Klima Santrali (DX / Su Soğutmalı) (4)
Konfor Klima Santrali (DX / Su Soğutmalı) (5)
Konfor Klima Santrali (DX / Su Soğutmalı) (6)
Konfor Klima Santrali (DX / Su Soğutmalı) (7)
Konfor Klima Santrali (DX / Su Soğutmalı) (8)
Konfor Klima Santrali (DX / Su Soğutmalı) (9)
Konfor Klima Santrali (DX / Su Soğutmalı) (10)
Konfor Klima Santrali (DX / Su Soğutmalı) (11)
Dx Dış Üniteler
Dx Dış Üniteler (2)
Dx Dış Üniteler (3)
Dx Dış Üniteler (4)
Dx Dış Üniteler (5)
Dx Dış Üniteler (6)
Dx Dış Üniteler (7)
Dx Dış Üniteler (8)
Dx Dış Üniteler (9)
Dx Dış Üniteler (10)
Dx Dış Üniteler (11)

Klima Santrali Teknik Özellikleri

AHUPlus Konfor Klima Santrali, DX ve sulu batarya seçenekleriyle projeye göre yapılandırılan, hijyenik iç yüzeylere sahip, yüksek verimli ısı geri kazanım ve filtreleme imkani sunan endüstriyel kalitede hava işleme ünitesidir.

Hava Debisi
1.339 - 134.991 m3/h
Panel Kalınlığı
42 / 50 mm
İzolasyon
70 kg/m3 Taş Yünü
Batarya
DX / Sulu

Panel Yapısı

Hijyenik iç yüzeyler, 42 mm standart ve 50 mm opsiyonel panel kalınlığı ile üstün yapısal dayanım sağlar.

42 mm ve 50 mm seçenekli galvaniz sac paneller, hijyenik kaplama ile iç yüzeylerde bakteri oluşumunu önler.

70 kg/m3 Taş Yünü İzolasyon

Isıl ve akustik izolasyon için yüksek yoğunluklu taş yünü kullanılarak enerji verimliliği ve sessiz çalışma garantilenir.

Yüksek yoğunluklu taş yünü izolasyon, ısı kaybını minimize eder ve sessiz çalışma sağlar.

Isıtma ve Soğutma Bataryaları

Projeye göre DX soğutmalı veya su soğutmalı batarya seçenekleriyle esnek yapılandırma imkanı sunar.

Hava girişli ısıtma/soğutma, su soğutmalı, DX, elektrikli ve buharlı batarya seçenekleri.

Farklı Filtre Seçenekleri

Kaba, torba, kompakt, karbon ve HEPA filtre seçenekleriyle farklı hijyen ve hava kalitesi gereksinimlerini karşılar.

Kaba, torba (F5-F9), kompakt, aktif karbon ve HEPA filtre seçenekleri mevcuttur.

Damper ve Kanat Sistemi

Aerofil yapıda, yüksek mukavemetli damperler ve servis kapağı ile kolay bakım imkanı.

Elektrik ve Otomasyon

MCC ve DDC pano seçenekleri, otomasyon entegrasyonu ve uzaktan kontrol imkani.

Kontrol ve Otomasyon

MCC Pano

DDC Kontrol

Otomasyon Entegrasyonu

RS485 Modbus İletişim

Hassas Sıcaklık Kontrolü

7/24 İzleme ve Alarm

Model bazlı gövde ve boyut bilgileri

ModelDış Genişlik (mm)Dış Yükseklik (mm)İç Genişlik (mm)
AHUPlus-20750450670
AHUPlus-40750750670
AHUPlus-601050750970
AHUPlus-8013507501270
AHUPlus-9010501050970
AHUPlus-120135010501270
AHUPlus-150165010501570
AHUPlus-160135013501270
AHUPlus-200165013501570
AHUPlus-240195013501870

AHUPlus Konfor Klima Santrali teknik verileri

Tablo geniş ekranlarda tam yayılır, dar ekranlarda yatay kaydırma ile okunur.

Model1,5 m/s2 m/s2,5 m/s3 m/s3,5 m/s4 m/s
AHUPlus-20133917852231267731243570
AHUPlus-40242432324040484856566464
AHUPlus-60350946795849701981899359
AHUPlus-8045956126765891901072112253
AHUPlus-90508167748468101621185513549
AHUPlus-1206652887011087133051552217739
AHUPlus-15082241096513706164471918921930
AHUPlus-16087101161314516174192032323226
AHUPlus-200107671435617945215342512328712
AHUPlus-240128241709921374256492992434199

Değerler m³/h cinsinden hava debisi verileridir. Farklı hava hızlarına göre modellerin debi kapasiteleri tabloda gösterilmiştir.

Tablolar, 08/2019 genel katalogdaki ilk on modelin kesit ölçülerini ve farklı hava hızlarındaki debilerini gösterir. İç genişlik cihaz derinliği değildir; cihaz uzunluğu proje konfigürasyonuna göre belirlenir.

Diğer Özellikler

Arıza Önleyici

Enerji Tasarrufu

Ergonomik Tasarım

Düşük İşletme Maliyeti

Filtrasyon ve Hava Kalitesi Kontrolü

Hijyenik Tasarım

Montaj Kolaylığı ve Kompakt Yapı

Isı Geri Kazanım

Kolay Bakım ve Servis Erişimi

Kullanıcı Dostu Arayüzü

Yüksek Sızdırmazlık ve Sağlam Kasa

Teknik föy — Model ve teknik bilgiler

Model ve teknik değerler
AHUPlus model ölçüleri ve hava hızına göre debi
ModelW (mm)H (mm)İç W (mm)1.5 m/s (m³/h)2 m/s (m³/h)2.5 m/s (m³/h)3 m/s (m³/h)3.5 m/s (m³/h)4 m/s (m³/h)
AHUPlus-20750450670133917852231267731243570
AHUPlus-40750750670242432324040484856566464
AHUPlus-601050750970350946795849701981899359
AHUPlus-801350750127045956126765891901072112253
AHUPlus-9010501050970508167748468101621185513549
AHUPlus-1201350105012706652887011087133051552217739
AHUPlus-15016501050157082241096513706164471918921930
AHUPlus-16013501350127087101161314516174192032323226
AHUPlus-200165013501570107671435617945215342512328712
AHUPlus-240195013501870128241709921374256492992434199
AHUPlus-250165016501570133101774722184266213105835495
AHUPlus-280230013502220152252030025375304503552440599
AHUPlus-300195016501870158542113826423317083699242277
AHUPlus-360195019501870188832517831472377674406150355
AHUPlus-420230019502220224182989037363448355230859780
AHUPlus-480260019502520254473392942412508945937667859
AHUPlus-490230023002220266133548444356532276209870969
AHUPlus-560260023002520302104028050350604207048980559
AHUPlus-600320019503120315064200852510630127351384015
AHUPlus-640260026002520342924572357154685848001591446
AHUPlus-700320023003120374034987062338748058727399740
AHUPlus-8003200260031204245756609707628491499066113219
AHUPlus-960380026003720506226749684370101244118117134991

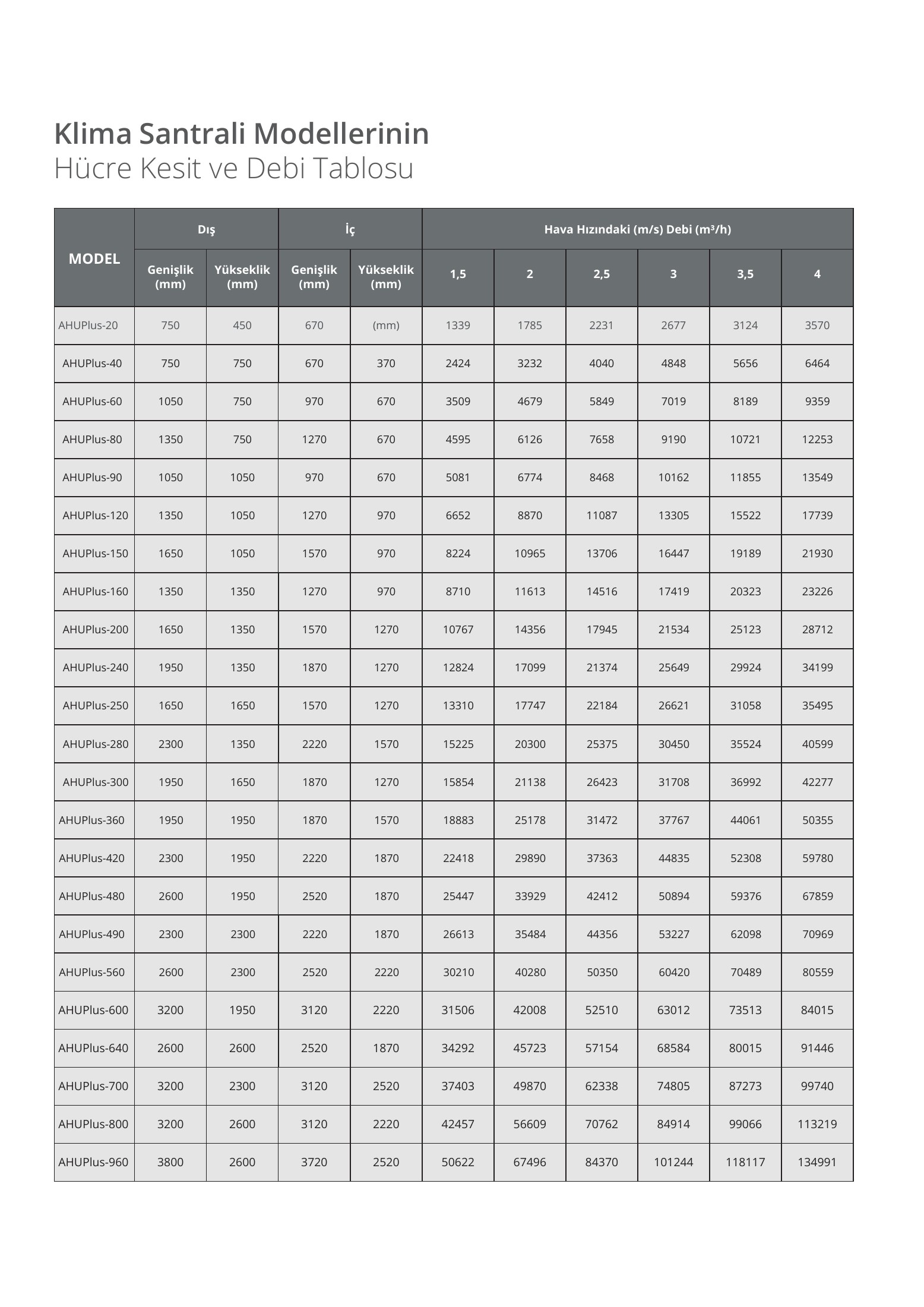

Teknik çizimler ve katalog tablosu 1
Teknik çizimler ve katalog tablosu 1
