360° dairesel hava akışı ile her yöne eşit konfor sağlayan, düşük ses seviyeli ve hijyenik kaset tipi fancoil üniteleri.

AC-EC Opsiyonlu • Fancoil Ünitesi

360 hava akışına sahip yenilikçi dairesel kaset fancoil, ölü bölgeleri ortadan kaldırmaya yardımcı olur. Dairesel fancoilden çıkan 360 yönlü hava, ortamın her köşesine eşit şekilde dağıtılabilir.

360° hava akışıyla her noktada dengeli iklimlendirme

360 hava akışına sahip yenilikçi dairesel kaset fancoil, ölü bölgeleri de ortadan kaldıran mükemmel iklimlendirme sağlar. Dairesel fancoilden çıkan 360 yönlü hava, ortamın her köşesine eşit şekilde dağıtılabilir.

Hava Debisi: 430 - 2380 m³/h
Soğutma: 3,0 - 12,6 kW
Isıtma: 5,0 - 19,50 kW
Ses Seviyesi: 43 - 52 dB(A)

Katalog verilerine göre öne çıkan yapı özellikleri

360° Hava Akışı

Dairesel fancoilden çıkan 360 yönlü hava, ortamın her köşesine eşit şekilde dağıtılabilir.

Galvaniz Sac Gövde

Gövde, havanın üniform akışı için şekillendirilmiş galvaniz sac yapıdadır.

Isıl ve Ses İzolasyonu

Gövde yapısı, ısıl ve ses izolasyonu için yeterli kalınlıktadır.

Yüksek Verimli Batarya

Bakır borular ve çevresinde mavi alüminyum kanatçıklardan imal edilmiştir.

Panel

Estetik tasarım, ABS malzeme, sentetik yıkanabilir ve çıkarılabilir hava filtresi, otomatik kanat ayarı.

Drenaj Tavası

Yüksek yoğunluklu genleşmiş polistrenden enjeksiyon metoduyla imal edilmiştir. Dış yüzey komple polistren izolasyonludur.

Dijital LED Display Panel

ABS malzemeden imal edilen panel, sentetik, yıkanabilir ve çıkarılabilir hava filtresi ile LED ekran içerir.

Drenaj Pompası ve Akış Anahtarı

Checkvalf içeren drenaj pompası ve kaçakları önlemek için akış switchi bulunur.

Taze Hava Girişi

Taze hava girişi standart olarak mevcuttur.

Sızdırmazlık Testi

Batarya, 30 mbar basınç altında sızıntıya karşı %100 test edilmiştir.

Kontrol ve otomasyon seçenekleri

Kablosuz Uzaktan Kumanda

Kablolu Duvar Paneli, Opsiyonel

Otoreset, Operasyon Mod Kontrol, Oda Sensörü

Günlük veya Haftalık Programlama

Otomatik Diagnose, Jumper Yapılandırması, Displayde Arıza Tanımlaması

RS 485 MODBUS, Master / Slave Kontrol Opsiyonu

Gövde, panel ve ağırlık bilgileri

Model Grubu	Gövde	Panel	Fan Modeli	Ağırlık
85 / 102 / 136	835 × 835 × 255 mm	1100 × 105 mm	Ø450 × 136	25 kg
170 / 204 / 238	835 × 835 × 290 mm	1100 × 105 mm	Ø476 × 169	34 kg

AP-FC-KM-4WAY-C-2P model teknik verileri

Tablo geniş ekranlarda tam yayılır, dar ekranlarda yatay kaydırma ile okunur.

Teknik Veri	85	102	136	170	204	238
Hava Debisi H / M / L, m³/h	850 / 640 / 430	1020 / 790 / 520	1360 / 1030 / 690	1700 / 1290 / 860	2040 / 1500 / 1030	2380 / 1800 / 1200
Soğutma Kapasitesi H / M / L, kW	4,5 / 4,2 / 3,0	5,6 / 4,3 / 3,6	7,0 / 5,7 / 4,5	9,1 / 7,9 / 6,0	10,8 / 8,6 / 6,5	12,6 / 10,0 / 8,0
Su Debisi, l/h	780	970	1260	1710	1920	2160
Su Basınç Kaybı, kPa	16	18	19	17	19	22
Isıtma Kapasitesi H / M / L, kW	7,0 / 6,3 / 5,0	8,4 / 6,5 / 5,2	11,2 / 8,5 / 6,7	13,90 / 12,00 / 9,00	16,70 / 12,60 / 10,20	19,50 / 15,60 / 12,00
Güç Girişi, W	76	96	132	152	189	220
Ses Seviyesi, dB(A)	43	45	46	47	50	52
Fan Tipi	Santrifüj Fan
Motor Tipi	3 Hızlı Motor
Maks. Çalışma Basıncı	1,6 MPa
Boru Çapı	3/8"
Su Giriş - Çıkış	ZG3/4" / ZG3/4"
Yoğuşma Çıkışı	26
Besleme	220-240V / 1PH / 50Hz veya 60Hz

Soğutma: Giriş hava sıcaklığı DB +27°C / WB +19.5°C, su giriş/çıkış sıcaklığı +7°C / +12°C. Isıtma: Su giriş/çıkış sıcaklığı +60°C / +21°C.

Diğer Özellikler

Enerji Tasarrufu

Ergonomik Tasarım

Esnek Uygulama Alanı

Düşük İşletme Maliyeti

Filtrasyon ve Hava Kalitesi Kontrolü

Montaj Kolaylığı ve Kompakt Yapı

Kolay Bakım ve Servis Erişimi

Kullanıcı Dostu Arayüzü

Yüksek Sızdırmazlık ve Sağlam Kasa

Yüksek Teknoloji

Teknik föy — Model ve teknik bilgiler

Model ve teknik değerler 1

Model ve teknik seçenekler
Özellik	Seçenek / değer
Seri	AP-FC-KM-4WAY-C-2P
Modeller	85 / 102 / 136 / 170 / 204 / 238

Model ve teknik değerler 2

360° kaset — hava DB 27°C/WB 19,5°C; su 7/12°C
Model	Yüksek debi (m³/h)	Orta debi (m³/h)	Düşük debi (m³/h)	Yüksek hız soğutma (kW)
85	850	640	430	4,5
102	1020	790	520	5,6
136	1360	1030	690	7,0
170	1700	1290	860	9,1
204	2040	1500	1030	10,8
238	2380	1800	1200	12,6

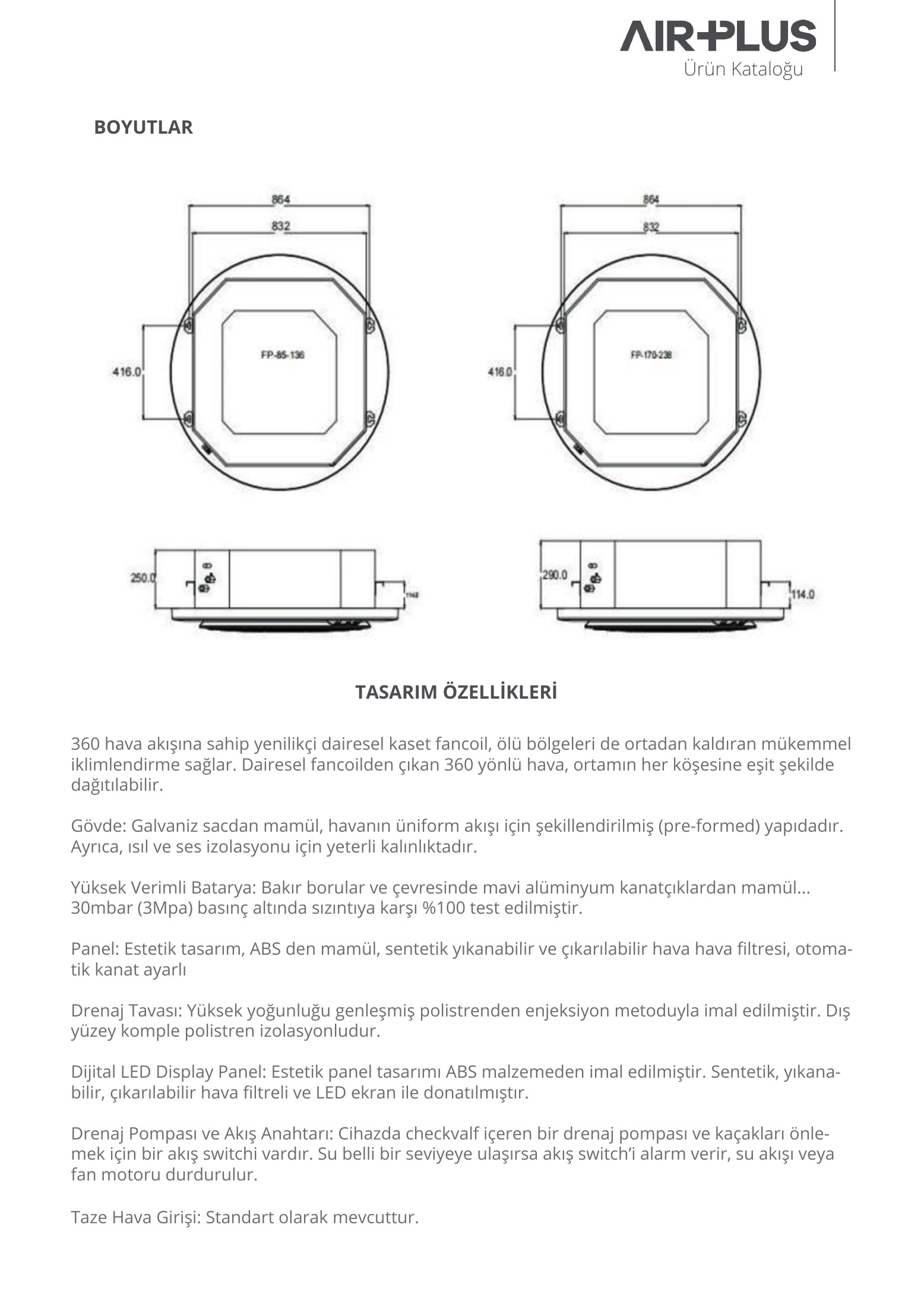

Teknik çizimler ve katalog tablosu 1

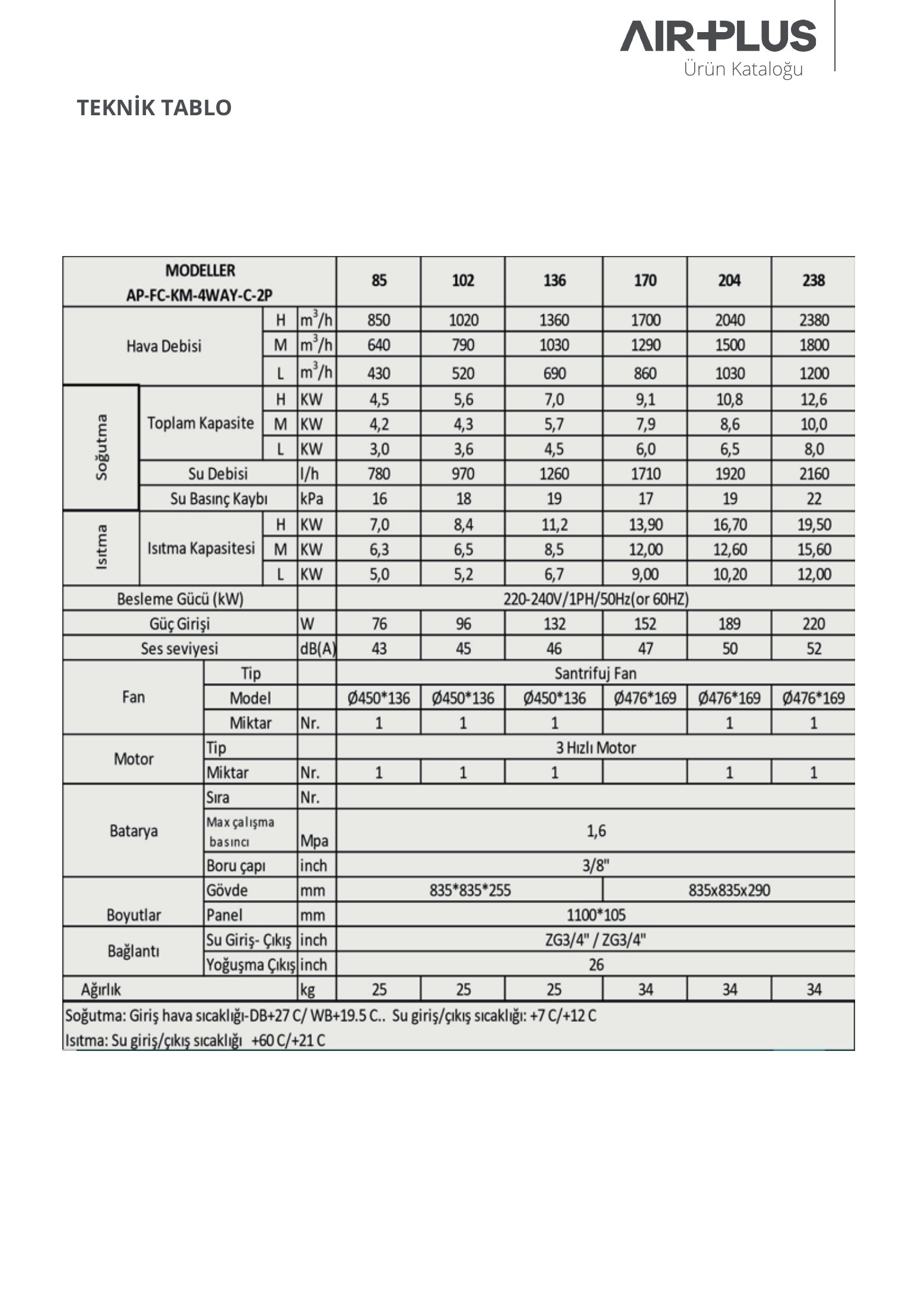

Teknik çizimler ve katalog tablosu 2
