Scroll ve vidalı kompresör teknolojisi ile yüksek verimli soğutma

AirPlus Hava Soğutmalı Su Soğutma Grubu; scroll ve vidalı kompresör seçenekleriyle geniş kapasite aralığında, endüstriyel ve ticari tesisler için tasarlanmış yüksek verimli soğutma çözümüdür. Bakır boru alüminyum kanat veya mikrokanallı kondenser, Shell&Tube/plakalı evaporatör ve gelişmiş otomasyon sistemleri ile donatılmıştır.

Soğutma Kapasitesi: 50 - 1500 kW
Kompresör: Scroll / Vidalı
Kondenser: Hava Soğutmalı
Kaskad: 4'lü Bağlantı

Öne Çıkan Özellikler

Scroll ve Vidalı Kompresör

Single, tandem veya trio bağlantı sistemi ile geniş kapasite aralığında yüksek verim. Aşırı sıcaklık ve akım koruması, yağ ısıtıcı ve yağ soğutucu çıkışı.

Mikrokanallı / Bakır Boru Kondenser

Bakır boru alüminyum kanat veya alüminyum mikrokanal kondenser seçenekleri. Drenaj kanalı, koruma kapağı ve dış ortam şartlarına uygun yüzey koruma kaplama.

Shell&Tube / Plakalı Evaporatör

1/2/3/4 gaz devresi ve 1/2 su devresi seçenekleri. Su/etilen glikol/propilen glikol ile çalışabilme, dört yönlü su hattı boru çıkışı, sıcak gaz valfi.

Kış Modunda Çalışma

Kış mevsiminde soğutma yapabilme, otomatik kar temizleme ve kondenser fanı buz kırma özelliği. Otomatik kondenser temizleme sistemi.

Tüm Ürün Özellikleri

Otomatik Kondenser Temizleme

Kondenser yüzeylerinin otomatik temizlenmesi ile sürekli yüksek verim ve düşük enerji tüketimi.

Kar Temizleme ve Buz Kırma

Kış çalışma modunda otomatik kar temizleme ve kondenser fanı buz kırma özelliği ile kesintisiz çalışma.

Evaporatör UV-C İzolasyonu

Evaporatör yüzeyinde UV-C izolasyon ile hijyenik ve güvenli çalışma ortamı.

Su Akış ve Basınç Kontrolü

Evaporatör su akış anahtarı (flow switch) ve su hattı fark basınç sensörü ile hassas izleme.

Dijital HMI Kontrol Paneli

UV-C korumalı dijital dokunmatik HMI panel. Yetkilendirilmiş kullanıcı/servis/yönetici menüsü.

Class 2 Boyalı Çelik Kasa

Dayanıklı ve korozyona karşı korumalı Class 2 boyalı çelik kasa yapısı ile uzun ömürlü kullanım.

EC/AC Aksiyal/Radyal Fan

EC veya AC tip aksiyal/radyal fan seçenekleri ile yüksek hava debisi ve düşük enerji tüketimi.

Kompresör Ses Kabini

Kompresör ses ceketi/ses kabini özelliği ile düşük gürültü seviyesinde çalışma.

Otomatik Su Dolum

Sisteme otomatik su dolum özelliği ile işletme kolaylığı ve güvenli çalışma.

Dahili Sirkülasyon Pompası

Dahili sirkülasyon pompası ve primer devre plakalı eşanjörü ile kompakt sistem tasarımı.

4'lü Kaskad Bağlantı

Dört üniteye kadar kaskad bağlantı ve yönetimi ile kapasite esnekliği ve yedeklilik.

Likit Enjeksiyon/Ekonomizer

Likit enjeksiyon, ekonomizer ve intercooler özellikleri ile kompresör verim koruması ve yüksek yağ sıcaklık kontrolü.

Free Cooling Eşanjörü

Bakır boru alüminyum kanat tip free cooling eşanjörü ile düşük dış sıcaklıklarda enerji tasarrufu.

4 Yönlü Su Hattı Çıkışı

Evaporatörde dört yönlü su hattı boru çıkışı ile esnek tesisat bağlantı imkanı.

Su Hattı Pislik Tutucu

Su hattında pislik tutucu ile sistem bileşenlerinin korunması ve bakım kolaylığı.

Yüzey Koruma Kaplama

Dış ortam şartlarına uygun yüzey koruma kaplama ile uzun ömürlü dayanıklılık ve korozyon direnci.

Scroll ve vidalı kompresör teknolojisi

Vidalı veya Scroll Kompresör

İhtiyaca göre vidalı (screw) veya scroll kompresör seçeneği ile esnek ve verimli çalışma.

Single/Tandem/Trio Bağlantı

Tekli, ikili (tandem) veya üçlü (trio) kompresör bağlantı sistemi ile geniş kapasite aralığı.

Aşırı Sıcaklık ve Akım Koruması

Kompresörü aşırı sıcaklık ve aşırı akıma karşı koruyan gelişmiş güvenlik sistemi.

Yağ Isıtıcı ve Yağ Soğutucu

Kompresör yağ ısıtıcı ve yağ soğutucu çıkışı ile optimum yağ sıcaklığı ve uzun kompresör ömrü.

Kondenser ve evaporatör özellikleri

Kondenser Özellikleri

Bakır boru alüminyum kanat / alüminyum mikrokanal seçenekleri. Drenaj kanalı, koruma kapağı, verimli hava akışı yerleşimi, free cooling eşanjörü, dış ortam şartlarına uygun yüzey koruma kaplama.

Evaporatör Özellikleri

Shell&Tube veya plakalı tip. 1/2/3/4 gaz devresi, 1/2 su devresi. Su/etilen glikol/propilen glikol ile çalışma. Dört yönlü su hattı boru çıkışı, su boşaltma vanası, sıcak gaz valfi (hot gas valve).

Gaz devresi standart özellikleri

Şarj Edilmiş Soğutucu Akışkan

Fabrikada şarj edilmiş soğutucu akışkan ile sahada kolay devreye alma.

Elektronik Genleşme Valfi (EEV)

Hassas soğutucu akışkan kontrolü için elektronik ekspansiyon valfi ile yüksek verim.

Yüksek/Alçak Basınç Transmitter ve Switch

Basınç transmitterleri ve switchleri ile sürekli sistem izleme ve güvenlik.

Filtre Drayer ve Gözetleme Camı

Filtre dryer ve freon gözetleme camı ile sistem kontrolü ve bakım kolaylığı.

Likit Kesme Vanası

Bakım ve servis işlemleri için likit kesme vanası ile izolasyon imkanı.

Yağ Dengeleme Hattı

Tandem/trio kompresör konfigürasyonlarında yağ dengeleme hattı ile dengeli çalışma.

Otomasyon ve kontrol sistemi özellikleri

Gelişmiş Kullanıcı Yüzü

Yetkilendirilmiş Menü Sistemi

BMS Entegrasyonu

SCADA Takibi

Arıza Kayıt ve Takip

Şebeke ve Akım Kontrolü

Haftalık Program

Çalışma Saati Takibi

4'lü Kaskad Yönetimi

Eş Yaşlandırma Algoritması

Yaz/Kış Mod Yönetimi

Basınç/Sıcaklık Bilgisi

Su Akış ve Basınç İzleme

Sirkülasyon Pompa Yönetimi

Sıcak Gaz Valf Yönetimi

Diğer Özellikler

Arıza Önleyici

Enerji Tasarrufu

Ergonomik Tasarım

Esnek Uygulama Alanı

Düşük İşletme Maliyeti

Modüler Üretim

Montaj Kolaylığı ve Kompakt Yapı

Isı Geri Kazanım

Kolay Bakım ve Servis Erişimi

Kullanıcı Dostu Arayüzü

Yüksek Sızdırmazlık ve Sağlam Kasa

Yüksek Teknoloji

Teknik föy — Model ve teknik bilgiler

Model ve teknik değerler

Otomatik Kondenser Temizleme
Kış Çalışma Modunda Otomatik Kar Temizleme ve Kondenser Fanı Buz Kırma Özelliği
Evaporatör UV-C İzolasyonu
Evaporatör Su Akış Anahtarı (Flow Switch)
Evaporatör Uzatma Boruları
Evaporatör Su Hattı Fark Basınç Sensörü
Sirkülasyon Pompa Start/Stop Çıkışı
Dijital (HMI) Kontrol Paneli UV-C Korumalı
Class 2 Boyalı Çelik Kasa
EC/AC Aksiyal/Radyal Fan
Kompresör Ses Ceketi/Ses Kabini
Otomatik Su Dolum
Kış Mevsiminde Soğutma Yapabilme
Dahili Sirkülasyon Pompası
Dahili Primer Devre Plakalı Eşanjörü
4'lü Kaskad Bağlantı
Su Hattı Pislik Tutucu
Likit Enjeksiyon Kompresör'ün Verim Koruması
Ekonomizer Özelliği ile Kompresör Verim Koruması
İntercooler ile yüksek yağ sıcaklık kontrolü

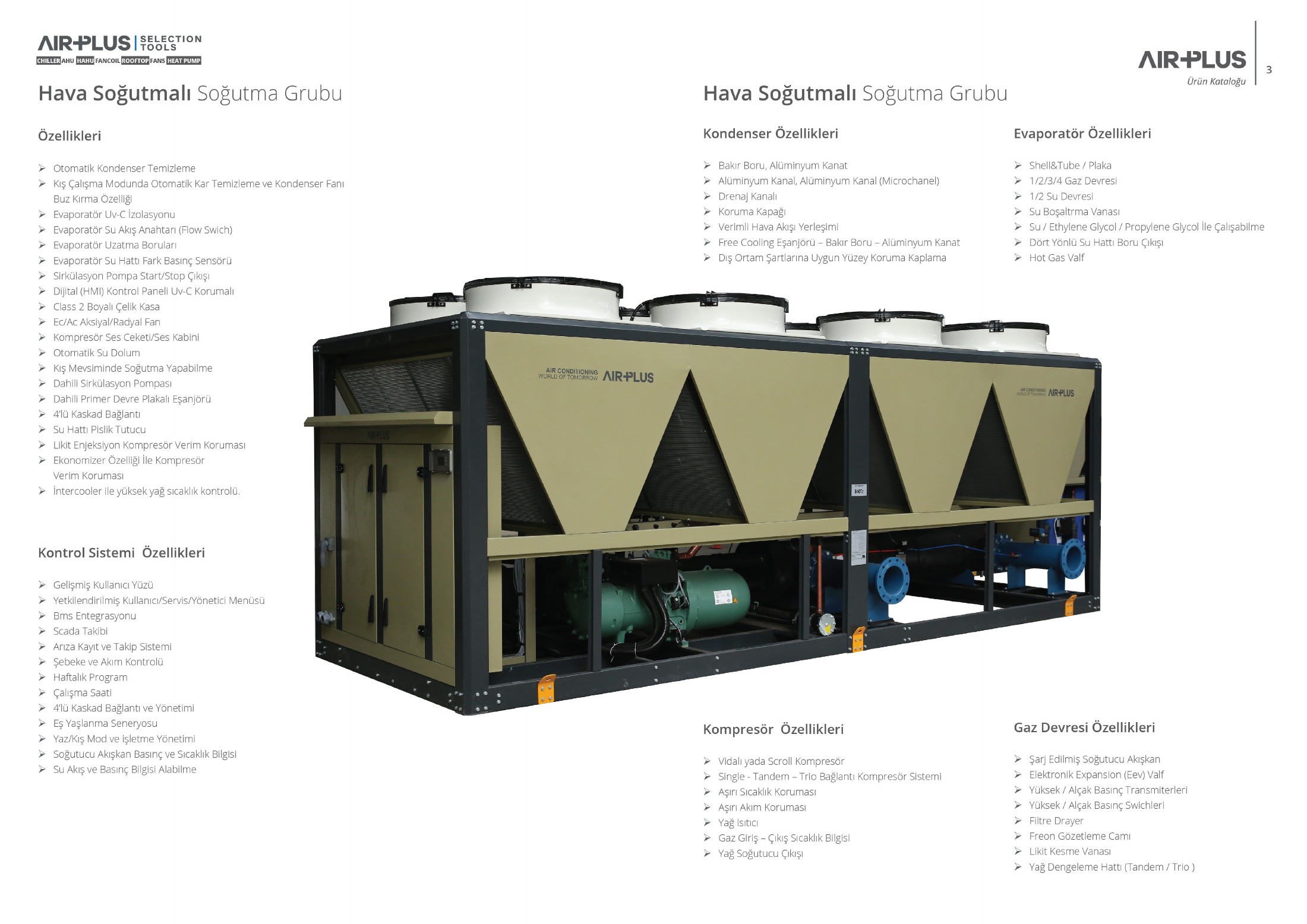

Teknik çizimler ve katalog tablosu 1

Hava Soğutmalı Chiller

Scroll ve vidalı kompresör teknolojisi ile endüstriyel ve ticari tesisler için yüksek verimli soğutma çözümü.
