Döşeme İçi Yer Konvektörü

Modern mimariyle uyumlu, estetik ve güçlü iklimlendirme.

Geniş cam cepheli yapılarda mimari bütünlüğü bozmadan verimli ısıtma ve soğutma sağlayan, modern iklimlendirme çözümleridir.

Döşeme İçi Yer Konvektörü (Fanlı / Fansız)
Döşeme İçi Yer Konvektörü (Fanlı / Fansız) (2)
Döşeme İçi Yer Konvektörü (Fanlı / Fansız) (3)
Döşeme İçi Yer Konvektörü (Fanlı / Fansız) (4)
Döşeme İçi Yer Konvektörü (Fanlı / Fansız) (5)
Radyatör, yerden ısıtma ya da klima santrali sistemleriyle entegre çalışabilen bu ürün, özellikle cam cepheli yapılarda ısı transferini engellemek için tasarlanmıştır.

Diğer Özellikler

Enerji Tasarrufu

Ergonomik Tasarım

Esnek Uygulama Alanı

Düşük İşletme Maliyeti

Filtrasyon ve Hava Kalitesi Kontrolü

Modüler Üretim

Montaj Kolaylığı ve Kompakt Yapı

Kolay Bakım ve Servis Erişimi

Kullanıcı Dostu Arayüzü

Yüksek Sızdırmazlık ve Sağlam Kasa

Yüksek Teknoloji

Teknik föy — Model seçenekleri

AP.C doğal konveksiyonlu (fansız), AP.FC fanlı ve AP.MFC mini fanlı seriler; cam cephe önünde döşeme içine yerleştirilen konvektör seçenekleridir. Isıtma ve soğutma değerleri aşağıda ayrı çalışma koşullarıyla verilmiştir.

Üç ürün serisi
SeriÇalışma biçimiModeller
AP.CDoğal konveksiyon / fansızC21, C41, C61, C22, C42, C62
AP.FCFanlı, 230 VFC21, FC41, FC61, FC22, FC42, FC62
AP.MFCMini fanlı, 230 VMFC21, MFC41, MFC61

AP.C — Fansız yer konvektörü

Doğal hava konveksiyonuyla çalışır. Radyatör, yerden ısıtma veya klima santrali ile birlikte ikincil ısıtma amacıyla kullanılabilir.

Kasa ölçüleri
ModelGenişlik × yükseklik (mm)
C21200×85
C41245×85
C61345×85
C22200×115
C42245×115
C62345×115
Isıtma kapasitesi (W) — Su 90 / 70°C · Ortam 20°C
Isıtma kapasitesi (W) — Su 90 / 70°C · Ortam 20°C
Kasa uzunluğu (mm)C21C41C61C22C42C62
1000205409646289583864
12502705828324097941184
1500344762106852810421483
1750410936127264712281760
20005131108149078314342078
22506161293170889816602396
250070014641940103218872715
275079616352142114620923075
300089018192375126022983394
Isıtma kapasitesi (W) — Su 80 / 60°C · Ortam 20°C
Isıtma kapasitesi (W) — Su 80 / 60°C · Ortam 20°C
Kasa uzunluğu (mm)C21C41C61C22C42C62
1000170338512242482724
1250223458674343662999
15002856058794308761254
1750338762105452710361491
2000399910123964912121762
22504651068142475014052033
25005431213162086515982304
27506351357179196317732611
300072015131986106119482882
Isıtma kapasitesi (W) — Su 70 / 55°C · Ortam 20°C
Isıtma kapasitesi (W) — Su 70 / 55°C · Ortam 20°C
Kasa uzunluğu (mm)C21C41C61C22C42C62
1000144287434204406607
1250190389571289556838
15002425157433637351051
17502876458904448691248
2000339770104554610161475
2250396903120063011771702
25004651025136572613381929
27505401146150980814852185
30006111277167389016312412
Isıtma kapasitesi (W) — Su 55°C · Ortam 20°C
Isıtma kapasitesi (W) — Su 55°C · Ortam 20°C
Kasa uzunluğu (mm)C21C41C61C22C42C62
100091182276134269397
1250120247349190340542
1500153311441238437696
1750182376530287520836
2000215440648342639993
22502485217593917511150
25002776208734468691305
27503107109725039681481
3000343802108356810791636
Soğutma kapasitesi (W) — Su 7 / 12°C · Ortam 27°C

Her hücre: toplam / duyulur soğutma kapasitesi (W).

Soğutma kapasitesi (W) — Su 7 / 12°C · Ortam 27°C
Kasa uzunluğu (mm)C21C41C61C22C42C62
100060/54122/105188/157100/70206/141309/209
125080/70166/142241/196140/100276/189420/285
1500100/90209/179305/247177/125358/246555/368
1750119/106253/216362/292213/150427/291679/445
2000141/125296/253439/347253/180530/353814/531
2250162/145343/293540/410289/205629/416947/616
2500181/161391/331633/473330/234726/4771079/700
2750203/181479/386713/527366/260813/5321226/795
3000224/200557/438801/587423/294900/5881358/880
Hidrolik değerler ve orijinal teknik tablo

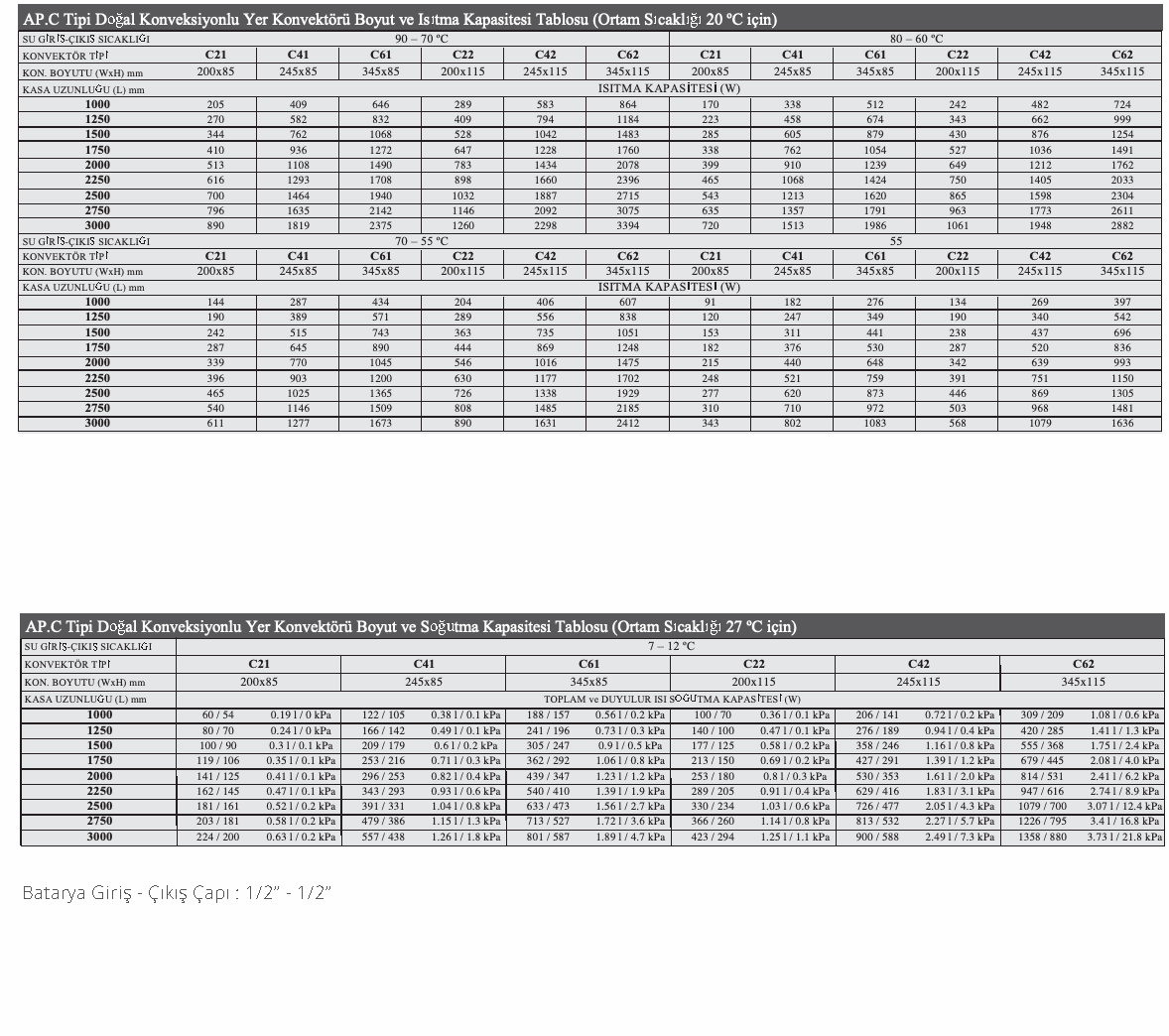

AP.C — kapasite, su hacmi ve basınç kaybı tablosu
AP.C — kapasite, su hacmi ve basınç kaybı tablosu

AP.FC — Fanlı yer konvektörü

Tanjansiyel fan, 45 mm rotor çapı ve 230 V besleme. Kaynakta iki fan devri 1250 ve 1630 d/d olarak verilir.

Kasa ölçüleri
ModelGenişlik × yükseklik (mm)
FC21245×115
FC41345×115
FC61415×115
FC22245×115
FC42345×115
FC62415×115
Isıtma kapasitesi (W) — Su 90 / 70°C · Ortam 20°C
Isıtma kapasitesi (W) — Su 90 / 70°C · Ortam 20°C
Kasa uzunluğu (mm)FC21 / Kademe 1FC21 / Kademe 2FC41 / Kademe 1FC41 / Kademe 2FC61 / Kademe 1FC61 / Kademe 2FC22 / Kademe 1FC22 / Kademe 2FC42 / Kademe 1FC42 / Kademe 2FC62 / Kademe 1FC62 / Kademe 2
1250128515231998240624422981249030163366420338364880
1500152018092255273827083330279434163648460440825255
1750213325203146378937924627391747475178647257417298
2000235427933398411540534971421351405457686960017692
2250297035134288517351346276533564816814852177469871
25003186378445365497539266175629687071068934800110261
275038104507543665646484792667628218862410788965012288
300040234776568468826741826470568604891311196991212688
Isıtma kapasitesi (W) — Su 80 / 60°C · Ortam 20°C
Isıtma kapasitesi (W) — Su 80 / 60°C · Ortam 20°C
Kasa uzunluğu (mm)FC21 / Kademe 1FC21 / Kademe 2FC41 / Kademe 1FC41 / Kademe 2FC61 / Kademe 1FC61 / Kademe 2FC22 / Kademe 1FC22 / Kademe 2FC42 / Kademe 1FC42 / Kademe 2FC62 / Kademe 1FC62 / Kademe 2
125095111431603193319932431200924322779346231944053
1500117514061830221922242732227527793027381134134382
1750168519942566308831203804320338774299536147666042
2000188122322782336533464100345842144543570449996390
2250238928243519424042405178439053225629702464548201
2500257430533731451344635471464156555887738366808543
27503089365144765394536765525582677071488921802510190
30003271387746865664558868445832710074019274825910542
Isıtma kapasitesi (W) — Su 70 / 55°C · Ortam 20°C
Isıtma kapasitesi (W) — Su 70 / 55°C · Ortam 20°C
Kasa uzunluğu (mm)FC21 / Kademe 1FC21 / Kademe 2FC41 / Kademe 1FC41 / Kademe 2FC61 / Kademe 1FC61 / Kademe 2FC22 / Kademe 1FC22 / Kademe 2FC42 / Kademe 1FC42 / Kademe 2FC62 / Kademe 1FC62 / Kademe 2
12508329971374165616962073171620812356294026983429
1500101612151561189618902325193923692561322928773701
1750145117182188263626523237272733063639454540285117
2000161419172369287128403485294235873840483042195403
2250204824232996361536014402373245324770596354506938
2500220426173174384737864647394348094980626156357220
2750264331273807459445515567474257606052756667798625
3000279633173984482447385811495160346258786069718915
Isıtma kapasitesi (W) — Su 55 / 40°C · Ortam 20°C
Isıtma kapasitesi (W) — Su 55 / 40°C · Ortam 20°C
Kasa uzunluğu (mm)FC21 / Kademe 1FC21 / Kademe 2FC41 / Kademe 1FC41 / Kademe 2FC61 / Kademe 1FC61 / Kademe 2FC22 / Kademe 1FC22 / Kademe 2FC42 / Kademe 1FC42 / Kademe 2FC62 / Kademe 1FC62 / Kademe 2
1250341373702890996122394211581459181417252179
1500403444882108711451411112813861616202918652381
17505568331295156416351991163719792311287025343205
200082710151428173017702166179521842459307526893423
2250113013501828220322552747229827792961368534894414
2500125114931954236223852918244829763124390836354625
2750153218162356283728753504295735773814474243005442
3000164319512478299230023670310437683969495744545658
Soğutma kapasitesi (W) — Su 7 / 12°C · Ortam 27°C

Her hücre: toplam / duyulur soğutma kapasitesi (W).

Soğutma kapasitesi (W) — Su 7 / 12°C · Ortam 27°C
Kasa uzunluğu (mm)FC21 / Kademe 1FC21 / Kademe 2FC41 / Kademe 1FC41 / Kademe 2FC61 / Kademe 1FC61 / Kademe 2FC22 / Kademe 1FC22 / Kademe 2FC42 / Kademe 1FC42 / Kademe 2FC62 / Kademe 1FC62 / Kademe 2
1250237/237262/262415/415541/541610/610762/762566/566720/720981/8201201/10461233/9361524/1203
1500277/277310/310534/534677/677717/692881/872701/678867/8541128/8881387/11381378/10021717/1294
1750362/362449/449809/809988/9881037/9961257/12391045/9881260/12261045/9881964/16211769/13802196/1781
2000484/484635/635891/8911090/10901143/10581382/13271167/10571408/13211753/13462144/17121929/14502403/1877
2250713/713865/8651148/11451393/13931459/13561757/16901504/13581801/16851999/16592449/21172505/18913099/2432
2500791/791956/9561235/12121480/14891565/14161884/17721625/14231949/17732149/17292640/22122654/19583299/2526
2750976/9761168/11681493/14651794/17911885/17132262/21351966/17232348/21362632/21193210/26933043/23353772/3011
30001045/10451251/12511580/15271896/18771990/17722390/22152088/17892497/22222777/21883397/27863201/24053977/3106
Fan debisi ve elektrik değerleri
230 V fan değerleri
Kasa uzunluğu (mm)Kademe 1: Debi (m³/h)Kademe 1: Güç (W)Kademe 1: Akım (A)Kademe 2: Debi (m³/h)Kademe 2: Güç (W)Kademe 2: Akım (A)
1250215350,25300520,39
1500215350,25300520,39
1750323700,504501040,78
2000323700,504501040,78
2250430700,506001040,78
2500430700,506001040,78
27505381050,757501561,17
30005381050,757501561,17
Hidrolik değerler ve orijinal teknik tablo

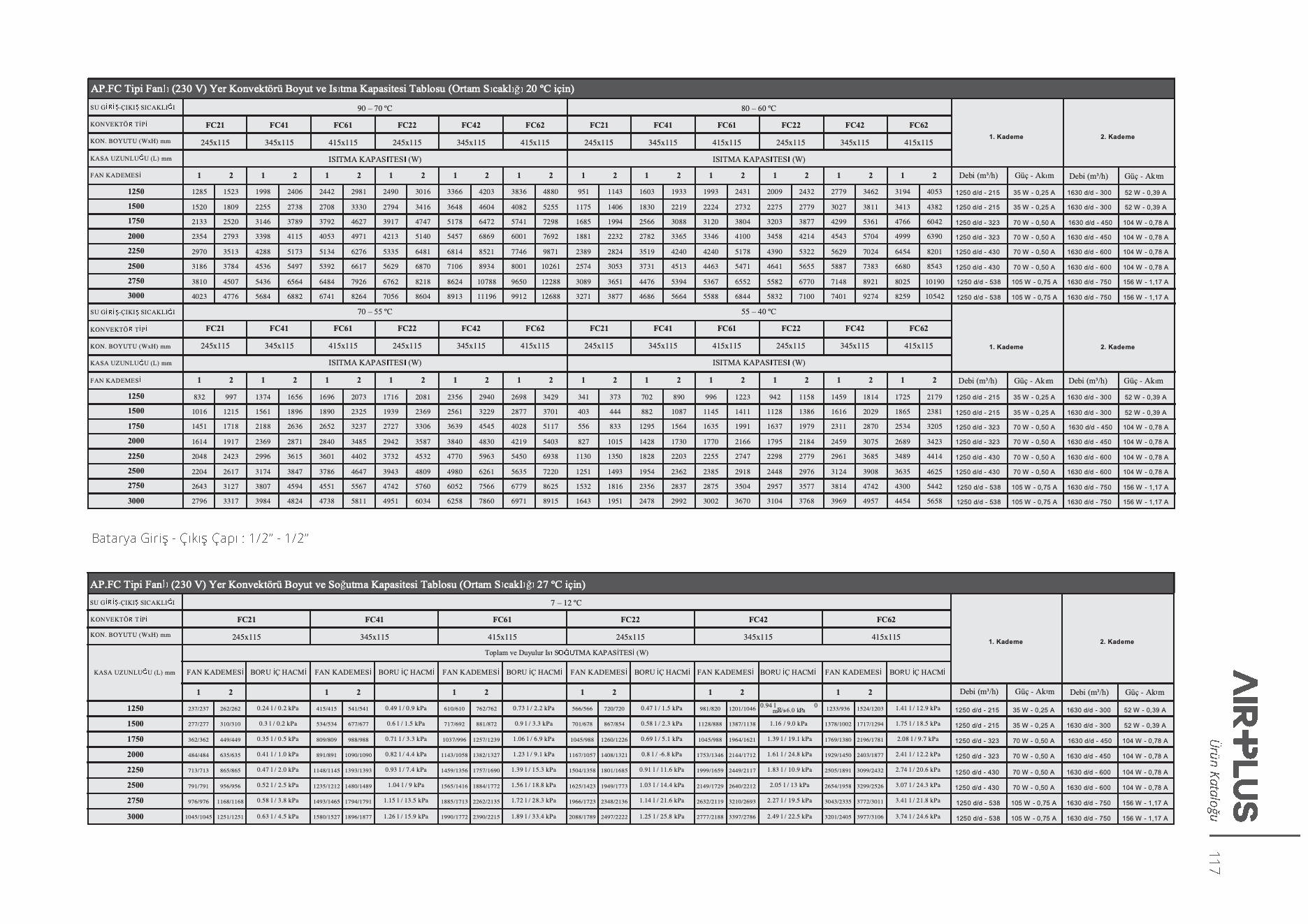

AP.FC — kapasite, su hacmi ve basınç kaybı tablosu
AP.FC — kapasite, su hacmi ve basınç kaybı tablosu
Kesit ve boyut çizimleri

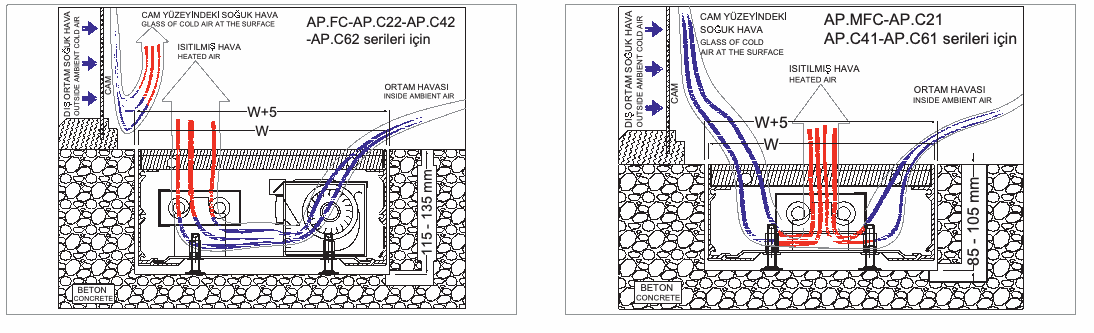

Konvektör montaj kesitleri
Konvektör montaj kesitleri

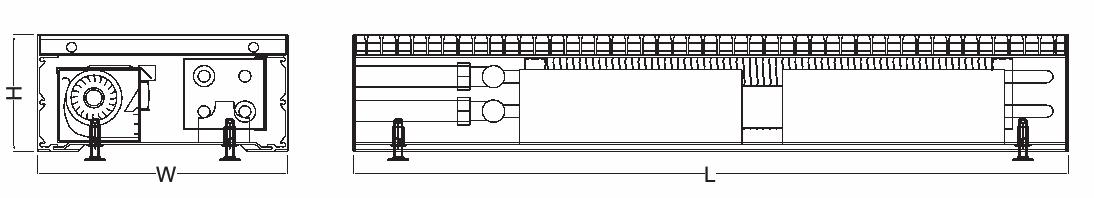

AP.FC genişlik, yükseklik ve uzunluk çizimi
AP.FC genişlik, yükseklik ve uzunluk çizimi

AP.MFC — Mini fanlı yer konvektörü

Tanjansiyel fan, 45 mm rotor çapı ve 230 V besleme. Kaynakta iki fan devri 1250 ve 1630 d/d olarak verilir. Mini fanlı seri 85 mm kasa yüksekliğine sahiptir.

Kasa ölçüleri
ModelGenişlik × yükseklik (mm)
MFC21220×85
MFC41300×85
MFC61380×85
Isıtma kapasitesi (W) — Su 90 / 70°C · Ortam 20°C
Isıtma kapasitesi (W) — Su 90 / 70°C · Ortam 20°C
Kasa uzunluğu (mm)MFC21MFC41MFC61
1250123619162336
1500146121602587
1750205230143622
2000263338494632
2250285941114907
2500306543465152
2750366652096193
3000387054426438
Isıtma kapasitesi (W) — Su 80 / 60°C · Ortam 20°C
Isıtma kapasitesi (W) — Su 80 / 60°C · Ortam 20°C
Kasa uzunluğu (mm)MFC21MFC41MFC61
125091115371905
1500112817522123
1750162124592982
2000210231503817
2250230033744054
2500247735744263
2750297342895129
3000314644875334
Isıtma kapasitesi (W) — Su 70 / 55°C · Ortam 20°C
Isıtma kapasitesi (W) — Su 70 / 55°C · Ortam 20°C
Kasa uzunluğu (mm)MFC21MFC41MFC61
125079813171623
150097514941805
1750139620962533
2000180726843244
2250197128723442
2500212030403617
2750254336484351
3000268938144525
Isıtma kapasitesi (W) — Su 55 / 40°C · Ortam 20°C
Isıtma kapasitesi (W) — Su 55 / 40°C · Ortam 20°C
Kasa uzunluğu (mm)MFC21MFC41MFC61
1250333658950
15003948401093
175052412391562
200094816182018
2250108517532157
2500120218742280
2750147422582749
3000158023762869
Soğutma kapasitesi (W) — Su 7 / 12°C · Ortam 27°C

Her hücre: toplam / duyulur soğutma kapasitesi (W).

Soğutma kapasitesi (W) — Su 7 / 12°C · Ortam 27°C
Kasa uzunluğu (mm)MFC21MFC41MFC61
1250231/231402/402579/579
1500271/271503/503683/657
1750353/353772/772994/947
2000586/5861016/10161293/1226
2250681/6811101/10941402/1291
2500757/7571184/11561503/1347
2750936/9361433/13991809/1630
30001003/10031518/14561912/1686
Fan debisi ve elektrik değerleri
230 V fan değerleri
Kasa uzunluğu (mm)Debi (m³/h)Güç (W)Akım (A)
1250200210,1
1500200210,1
1750300420,2
2000400420,2
2250400420,2
2500400420,2
2750500630,3
3000500630,3
Hidrolik değerler ve orijinal teknik tablo

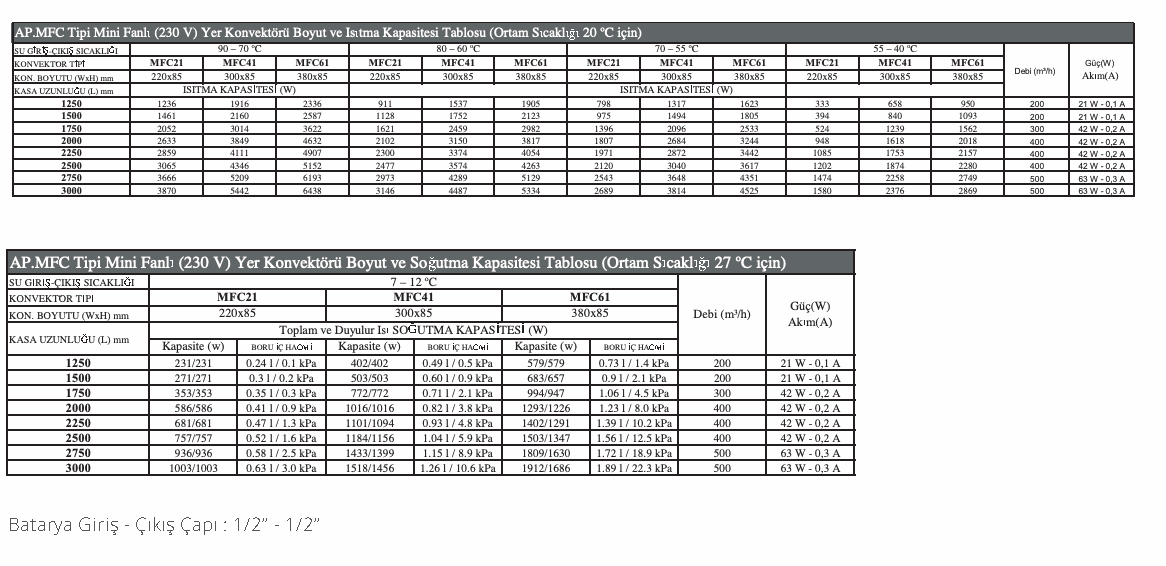

AP.MFC — kapasite, su hacmi ve basınç kaybı tablosu
AP.MFC — kapasite, su hacmi ve basınç kaybı tablosu
Boyut çizimi

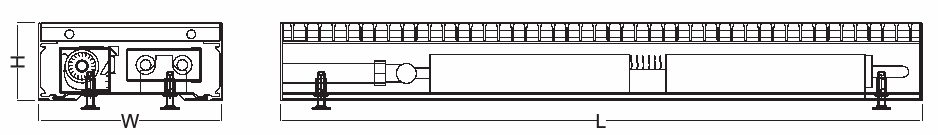

AP.MFC boyut çizimi
AP.MFC boyut çizimi

Malzeme, bağlantılar ve kontrol seçenekleri

Doğal konveksiyonlu seri 85 ve 115 mm kasa yüksekliğiyle üç metreye kadar tek boyda; daha uzun uygulamalarda birleştirilen parçalarla üretilebilir. Lineer menfez ve kasa, korozyon dayanımlı alüminyum profillerden üretilir; alüminyum çerçeve opsiyoneldir. Menfez seçenekleri eloksallı alüminyum, boyalı alüminyum ve ahşaptır. Batarya bakır borulu/alüminyum kanatlıdır; bağlantılar 1/2″ giriş ve 1/2″ çıkıştır. Batarya hatvesi 4 mm, geometrisi 40×35 mm’dir. Boşaltma ve hava tahliye purjörleri kasa dışındaki sabit pirinç rakordadır. Boru bağlantıları söküldüğünde batarya çıkarılabilir. Projeye göre drenaj tavası ile soğutma uygulanabilir.

Elektronik kontrol kartı motorlu vanayı aç/kapa, tanjansiyel fanı üç kademede kontrol eder. Otomatik hız seçimi, mahal sıcaklığı ile ayar değeri arasındaki farka göre yapılır. 230 V besleme; bir oda paneli en fazla sekiz konvektör kontrol kartını yönetebilir. Kaynakta opsiyonel beş kademe, haftalık program ve merkezi sisteme bağlantı belirtilir. İki yollu elektrotermal vana için maksimum 95°C su sıcaklığı, 16 bar ve 230 V / 50 Hz / 2,5 W değerleri verilir.

Montaj detayları

Dokuz adımda montaj
  1. Bitmiş taban yüksekliğine göre yerleştirin.
  2. Konvektörü projeye göre yerleştirip seviye cıvatalarını ayarlayın.
  3. Düzgünlüğünü su terazisi ile kontrol edin.
  4. Hidrolik ve fanlı cihazlarda elektrik bağlantılarını yapın; şap öncesi kontrol edin.
  5. Batarya bağlantılarında çift anahtar ve teflon kullanın.
  6. Ara tutucu takozları eşit aralıklarla yerleştirin.
  7. İnşaat artıklarını önlemek için kasaya separatör koyup çevresini şapla doldurun.
  8. Tesisatı suyla doldurup çalıştırın; batarya girişindeki purjörden havasını alın.
  9. Beton kuruduktan sonra ara takozları çıkarıp lineer menfezi yerleştirin.

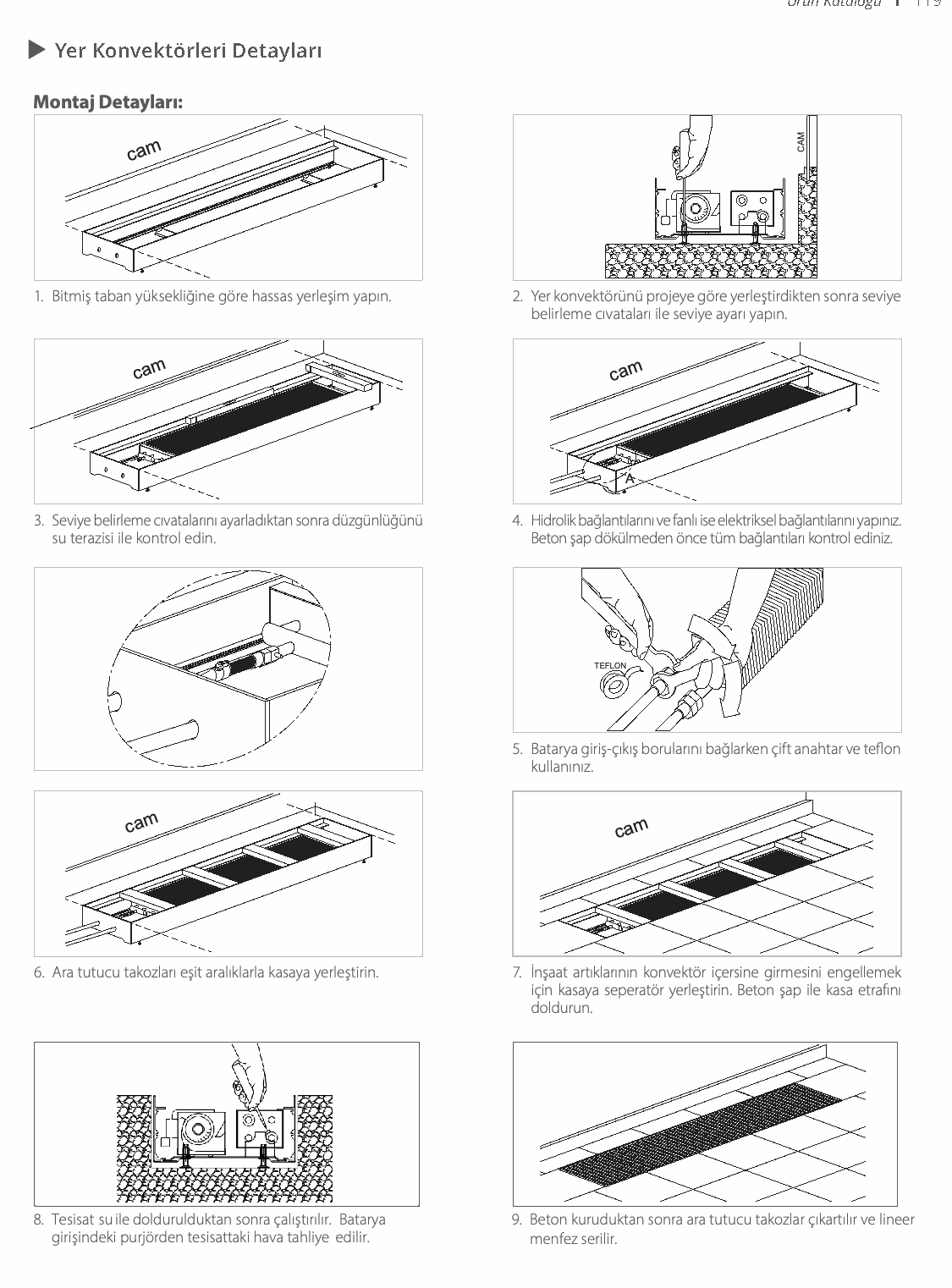

Katalogdaki montaj çizimleri
Katalogdaki montaj çizimleri
