Yüksek verim, düşük enerji: Su kaynağından gelen konfor.
DX sistem ile havayı ısıtıp soğutabilen, kondenseri su ile soğutulan paket tip bir klima çözümüdür.
Kapalı devre çevrim hattı üzerinde çalışan bu sistem, yıl boyunca yüksek enerji verimliliği ve düşük işletme maliyeti sağlar. Kompakt yapısı ve uzun ömürlü bileşenleri, konfor ile birlikte sürdürülebilir bir çözüm sunar.
Diğer Özellikler
Enerji Tasarrufu
Ergonomik Tasarım
Düşük İşletme Maliyeti
Filtrasyon ve Hava Kalitesi Kontrolü
Montaj Kolaylığı ve Kompakt Yapı
Kolay Bakım ve Servis Erişimi
Kullanıcı Dostu Arayüzü
Yüksek Sızdırmazlık ve Sağlam Kasa
Yüksek Teknoloji
Teknik föy — Model ve teknik bilgiler
Model ve teknik değerler
| Özellik / koşul | AP-WSHP-TT-6 | AP-WSHP-TT-8 | AP-WSHP-TT-10 | AP-WSHP-TT-12 | AP-WSHP-TT-16 | AP-WSHP-TT-24 | AP-WSHP-TT-32 |
|---|---|---|---|---|---|---|---|
| Cihaz Debisi — m³/h - Yüksek m³/h - Orta m³/h - Düşük | 1.000 930 875 | 1.320 1.180 1.025 | 1.800 1.680 1.545 | 2.350 2.100 1.925 | 2.850 2.600 2.520 | 4.700 4.200 3.850 | 5.700 5.200 5.400 |
| Cihaz Dışı Basınç Kaybı — Pa - Yüksek Pa - Orta Pa - Düşük | 150 120 100 | 150 120 100 | 150 120 100 | 150 120 100 | 150 120 100 | 150 120 100 | 150 120 100 |
| Fan Devri — Kademe | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Taze Hava Oranı (%) - Maksimum — | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| Td ºC-RH — Tm ºC-RH | SOĞUTMA KAPASİTESİ (kW) | None | None | None | None | None | None |
| Soğutma (kW), Td 34°C/%50 — Tm 27°C/%50 | 5,76 | 8,00 | 10,00 | 11,8 | 15,45 | 23,60 | 30,90 |
| İşletme Su Sıcaklığı — ºC | 30 - 35 | 30 - 35 | 30 - 35 | 30 - 35 | 30 - 35 | 30 - 35 | 30 - 35 |
| Td ºC-RH — Tm ºC-RH | ISITMA KAPASİTESİ (kW) | None | None | None | None | None | None |
| Isıtma (kW), Td 7°C/%80 — Tm 22°C/%50 | 7,10 | 9,30 | 11,28 | 13,70 | 19,08 | 27,40 | 38,16 |
| İşletme Su Sıcaklığı — ºC | 20 | 20 | 20 | 20 | 20 | 20 | 20 |
| Vantilatör Motor Gücü — kW | 0,15 | 0,15 | 0,42 | 0,25 | 0,37 | 0,50 | 0,74 |
| Kompresör Gücü — kW | 1,58 | 2,66 | 3,16 | 3,43 | 3,83 | 6,86 | 7,66 |
| Kompresör Tipi - Adet — Rotary | 1 | 1 | 1 | 1 | 1 | 2 | 2 |
| Cihaz Kurulu Gücü — kW | 1,85 | 2,93 | 3,70 | 4,00 | 4,35 | 8,00 | 8,70 |
| Soğutucu Akışkan — | R410A | R410A | R410A | R410A | R410A | R410A | R410A |
| Filtre Tipi - Sınıfı — Kaset | G2 - Pol | G2 - Pol | G2 - Pol | G2 - Pol | G2 - Pol | G2 - Pol | G2 - Pol |
| İşletme Su Debisi — L/s | 0,30 | 0,40 | 0,60 | 0,60 | 0,8 | 1,2 | 1,6 |
| İşletme Su Basınç Kaybı — kPa | 41,5 | 36,3 | 29,7 | 29,3 | 56,1 | 36,1 | 51,2 |
| Su Bağlantı Çapı — İnç - '' | 3/4 '' | 3/4 '' | 3/4 '' | 1 '' | 1 '' | 1 1/4 '' | 1 1/4 '' |
| İşletme Gerilimi — Volt | 230 - 1 P - 50 Hz | 230 - 1 P - 50 Hz | 230 - 1 P - 50 Hz | 230 - 1 P - 50 Hz | 230 - 1 P - 50 Hz | 380 - 3 P - 50 Hz | 380 - 3 P - 50 Hz |
| Kullanılabilir Sigorta — Amp - Gecikmeli | 6 A. | 8 A. | 12 A. | 16 A. | 20 A. | 16 A. | 16 A. |
| Cihaz Genişliği — W - mm | 730 | 730 | 730 | 730 | 730 | 950 | 1000 |
| Cihaz Yüksekliği — H - mm | 520 | 570 | 570 | 570 | 570 | 570 | 570 |
| Cihaz Uzunluğu — L - mm | 1070 | 1320 | 1370 | 1420 | 1520 | 1520 | 1520 |
| Hava Kanalı Bağlantı Ölçüsü (mm) — Hava Emiş Giriş | 466*367 | 686*417 | 716*417 | 766*417 | 866*417 | 866*417 | 866*417 |
| — Hava Üfleme | 230*210 | 230*210 | 300*260 | 265*290 | 300*260 | 650*290 | 700*260 |

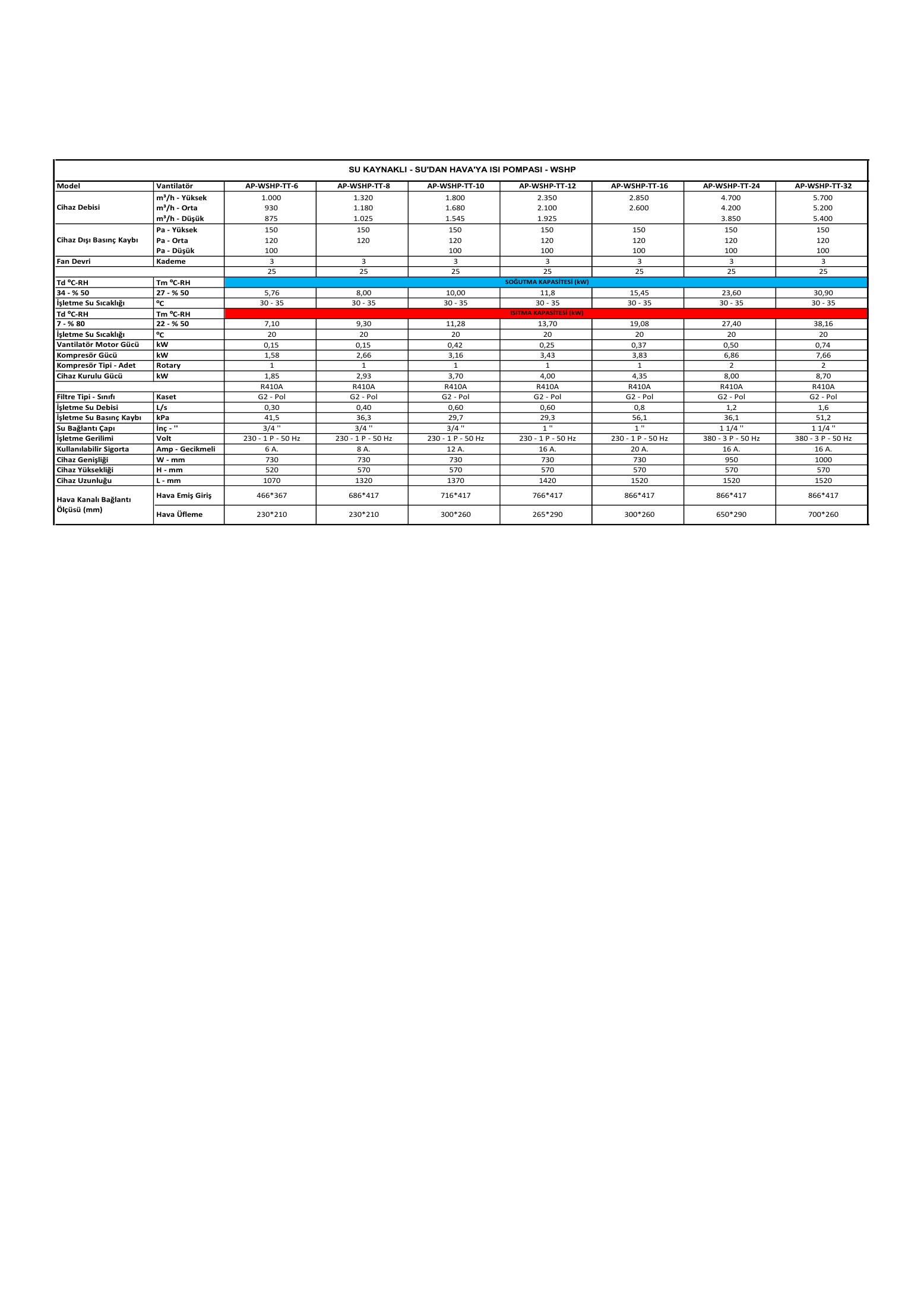

Teknik çizimler ve katalog tablosu 1
